Le couple de serrage se calcule avec la formule T = K × F × d, où K est le coefficient de frottement (0.14 lubrifié, 0.20 à sec), F la pré-charge cible (généralement 75 % de la limite élastique du boulon) et d le diamètre nominal. Notre calculateur applique cette formule automatiquement selon vos paramètres.
Outils interactifs
Calculateur de couple
Calcul instantané du couple de serrage selon le diamètre, le grade d'acier et la lubrification. Recommandation automatique des outils HYTORC compatibles.
Réponse rapide
Comment calculer le couple de serrage en Nm ?
Le calculateur de couple HYTORC Hustach vous permet d'estimer le couple de serrage requis pour votre application suivant certains paramètres que vous renseignez. Il propose ensuite les outils HYTORC compatibles.
Calcul instantané
Calculateur de couple de serrage
Choisissez le diamètre, la classe de résistance, le facteur K et le pourcentage de limite élastique. Le couple, la précharge et les dimensions associées sont calculés automatiquement.
Couple arrondi
2 181Nm
Couple exact : 2 181,17 N·m
Précharge : 454,41 kN
Paramètres
Les valeurs viennent du tableau Excel fourni.
K dépend fortement de la lubrification utilisée, de l'état de surface des éléments en contact, du revêtement éventuel des vis ou assemblages boulonnés.
Important : ce calcul donne une estimation. Pour un assemblage critique, valider avec une méthode normalisée et/ou un contrôle terrain.
Résultats détaillés
Précharge Fp
454 410N
Précharge Fp
454,41kN
Couple exact
2 181,17N·m
Couple arrondi
2 181N·m
Données de calcul
Pas ISO standard3,5 mm
Section résistante As561 mm²
Limite élastique Re1080 MPa
Diamètre utilisé30 mm
Dimensions associées
| CSP | EMP | HT1 | HT2 | HE | ØDET | HRD | ØDE |
|---|---|---|---|---|---|---|---|
| 46 | 22 | 19,1 | 30 | 24 | 45 | 4 | 56 |

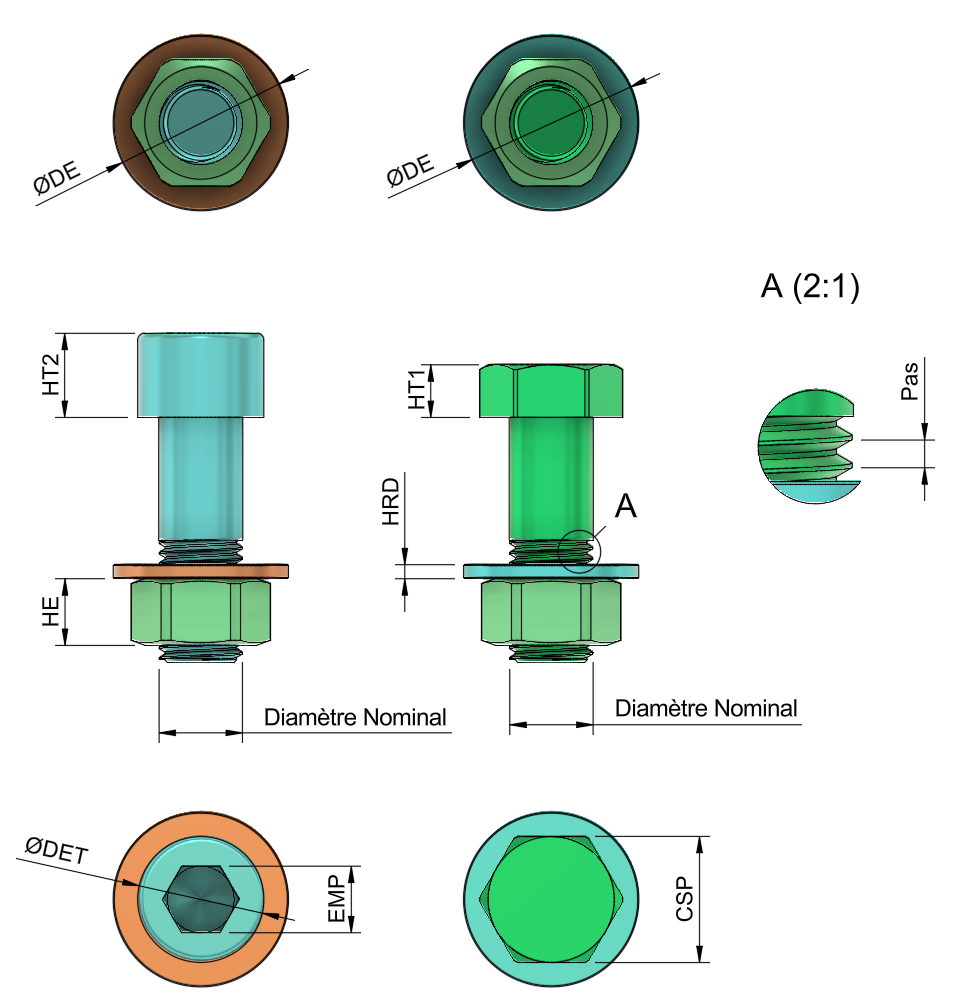

Schéma du serrage
Boulon M30
Ø 30 mm
ØDE = diamètre extérieur de la tête
HT1 / HT2 = hauteur de tête (hex / cylindrique)
HE = hauteur de l'écrou
HRD = hauteur de rondelle / dépassement
ØDET = diamètre extérieur téton
CSP = cote sur plats (hex)
EMP = empreinte 6 pans creux
Pas = pas ISO du filetage
Étape suivante
Vous avez votre couple ?
Configurez votre solution complète.
Passez du calcul au pack complet : sélectionnez votre clé hydraulique, votre pompe et vos accessoires en quelques clics pour recevoir un devis prêt à l'emploi.
Ouvrir le configurateurGratuit — sans inscription — ~3 min
FAQ
Questions sur le calculateur de couple
Le résultat est une estimation indicative basée sur les sections résistantes ISO et la classe d'acier choisie. Pour une application critique (sécurité, traçabilité, normes spécifiques), une étude par un expert HYTORC est indispensable.
Non, cependant vous pouvez choisir votre outillage en complétant les informations dans l'onglet Outils – Configurateur de solutions. À partir du couple calculé, le configurateur de solution vous propose automatiquement le matériel HYTORC le plus adapté selon votre besoin. Vous pouvez ensuite cliquer pour voir la fiche technique de chaque modèle.
Le coefficient de frottement K est environ 30 % plus faible avec un boulon lubrifié (≈ 0.14) qu'à sec (≈ 0.20). Pour une même pré-charge cible, un assemblage lubrifié demande donc moins de couple, ce qui réduit l'usure des filetages et améliore la précision.
