Allonge de serrage standard

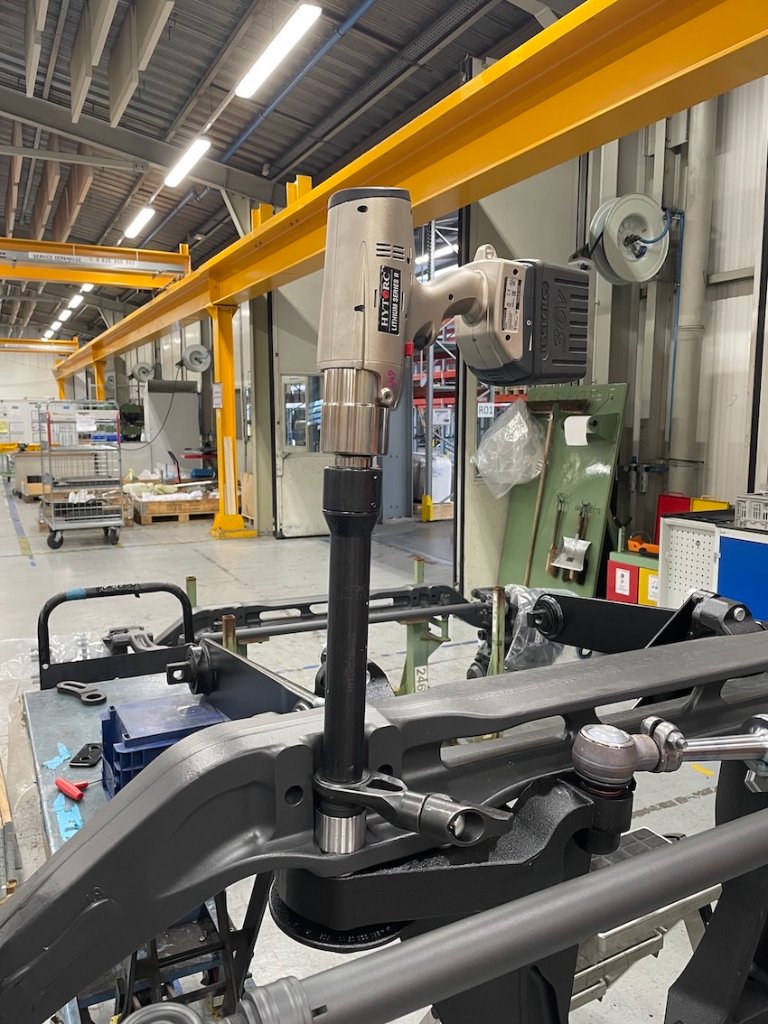

Allonge en service — atelier PL
Serrage / desserrage de roues PL et engins TP
Les allonges de serrage ont été conçues par HYTORC USA pour assurer le serrage et le desserrage de toutes les tailles et formes de boulonneriessur véhicules poids lourds et travaux publics.

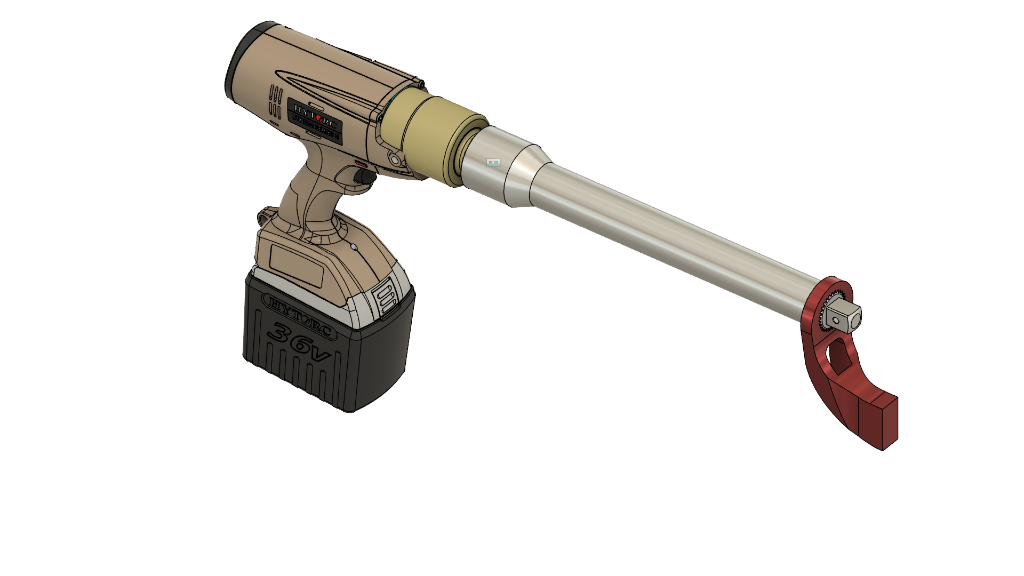

Ces allonges sont adaptables sur les visseuses de type JGUN SS, JGUN DS et JGUN DIGITAL, mais également sur les visseuses électriques LIONGUN, LIONGUN X et LST. Elles sont disponibles en carré de 3/4" et 1".
- 11 dimensions standard (dim. 4 à dim. 28)
- Longueur L1 de 136 mm à 643 mm selon la dimension
- Bras de réaction intégré en bout d’allonge (H1 = 69 mm / H2 = 114 mm)
- Carré de sortie 3/4" ou 1" selon référence
- Compatible pneumatique (JGUN) et électrique (LIONGUN / LST)
11 dimensions disponibles
Toutes les dimensions sont en millimètres. Ces dimensions sont susceptibles d’être modifiées selon votre configuration.
| Dim. | L1 (mm) | L2 (mm) | L3 (mm) | SQ | H1 (mm) | H2 (mm) | Référence |
|---|---|---|---|---|---|---|---|
| 4 | 136 | 116 | 102 | 3/4" et 1" | 69 | 114 | JGUN-AXEXT-4 |
| 6 | 185 | 165 | 153 | 3/4" et 1" | 69 | 114 | JGUN-AXEXT-6 |
| 7 | 212 | 192 | 178 | 3/4" | 69 | 114 | JGUN-A1EXT-7 |
| 9 | — | — | — | 3/4" et 1" | — | — | JGUN-AXEXT-9 |
| 12 | 339 | 319 | 305 | 3/4" et 1" | 69 | 114 | JGUN-AXEXT-12 |
| 15 | — | — | — | 1" | — | — | JGUN-A3EXT-15 |
| 16 | — | — | — | 3/4" | — | — | JGUN-A1EXT-16 |
| 18 | 491 | 471 | 457 | 3/4" | 69 | 114 | JGUN-A1EXT-18 |
| 20 | 542 | 522 | 508 | 3/4" et 1" | 69 | 114 | JGUN-AXEXT-20 |
| 24 | 643 | 623 | 609 | 3/4" et 1" | 69 | 114 | JGUN-AXEXT-24 |
| 28 | — | — | — | 3/4" | — | — | JGUN-A1EXT-28 |

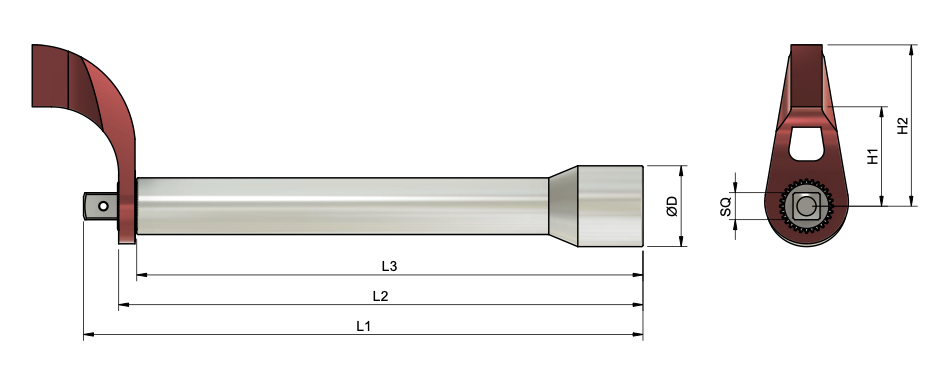

Nomenclature : le X dans JGUN-AXEXT correspond au carré de sortie (1 = 3/4", 3 = 1"). Cotes L1, L2, L3, H1, H2 conformes au plan JGUN-A1EXT-DIM.
L’essentiel de l’allonge standard
11 dimensions standard
De la dim. 4 (L1 = 136 mm) à la dim. 28 — vous choisissez la longueur qui correspond à votre encombrement.
Carré 3/4" ou 1"
Disponibles en carré de 3/4" et 1" selon la référence — compatibilité totale avec les carrés de sortie HYTORC.
Universel HYTORC
Adaptables sur JGUN SS, JGUN DS, JGUN DIGITAL (pneumatique) et LIONGUN, LIONGUN X, LST (électrique).
Fabrication HYTORC USA
Conçues par HYTORC USA pour toutes tailles et formes de boulonneries — véhicules PL et travaux publics.
Bras de réaction intégré
Chaque allonge intègre un bras de réaction en bout — plus besoin d’un appui séparé, la solution complète en une pièce.
Applications PL & TP
Serrage / desserrage de roues de poids lourds et engins de travaux publics — accès aux écrous en profondeur.
