WTCT — Wind Tower Cable Tray

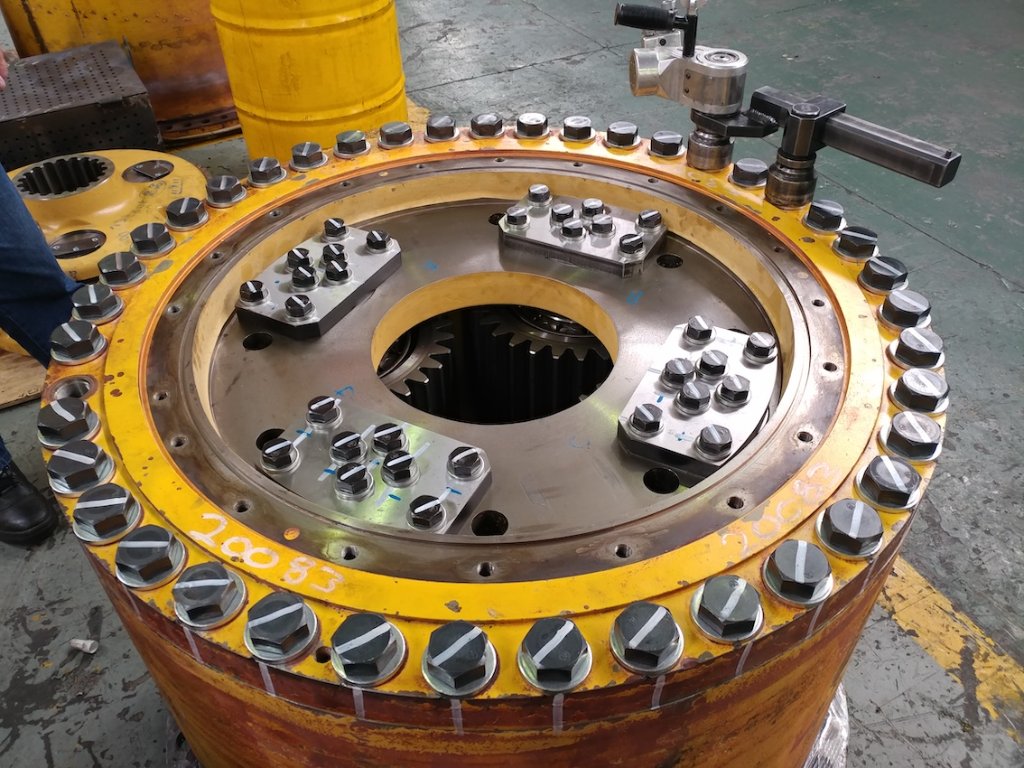

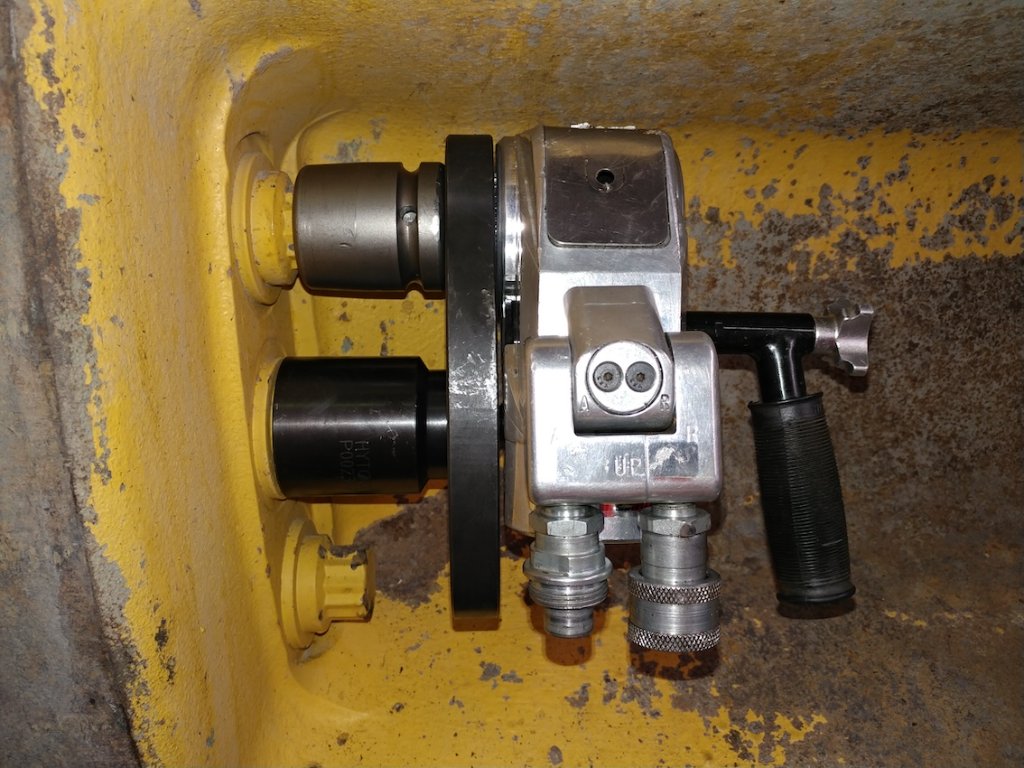

Bras WTCT sur transmission finale Komatsu 930
Réduire la charge latérale, à distance
Les bras de réaction WTCT sont disponibles à la fois avec une version Cup ou Pin-Cup. L’outillage utilisé — clé hydraulique ou visseuse électrique / pneumatique — peut pivoter à 360° par rapport au bras de réaction.
Les bras WTCT permettent une réduction significative de la charge latérale par appui sur un boulon (encastré) à distance. Les différents modèles peuvent être équipés de douilles standards et vis CHC.
Mesures personnalisées sur demande.
Nomenclature des références
Chaque bras WTCT est configuré selon le carré de l’outillage, la longueur souhaitée et le type de tête à serrer.
Bras de réaction WTCT — X = carré de l'outillage (3/4", 1", 1"1/2) · XX = longueur du bras
Cup de réaction Tête H (écrous 6 ou 12 pans) — L = version longue en option · XX = ouverture en mm
Cup de réaction Tête H — version pouces
Cup de réaction Tête CHC (six pans creux) — XX = ouverture en mm
Cup de réaction Tête CHC — version pouces
Exemple — un bras AV1-WTCT-RF-46MM désigne un bras carré 1", cup de réaction 46 mm, avec douille d’entraînement longue 46 mm. Version droite standard ou incurvée sur demande.

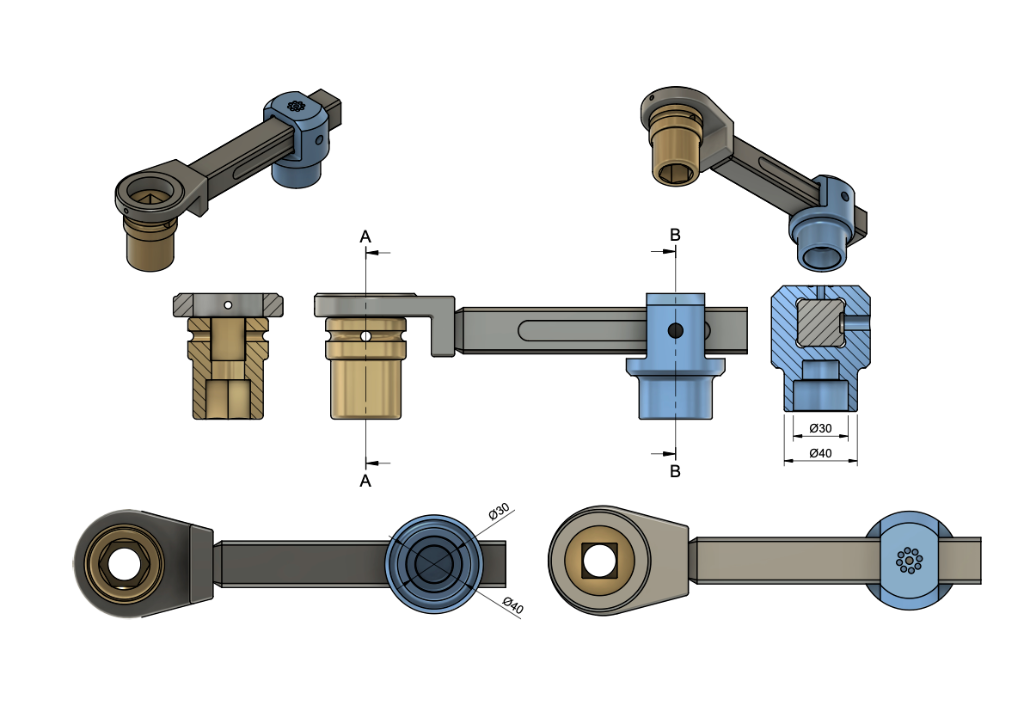

Cup (écrous 6 / 12 pans) — cotes A, B, C, D, E, F.

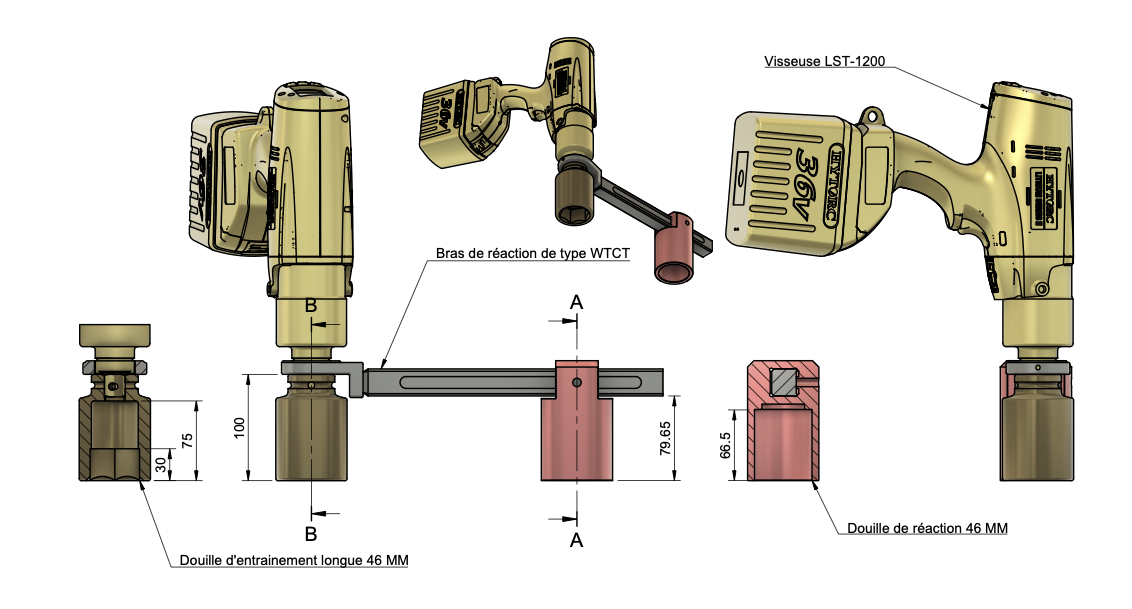

Pin-Cup (vis CHC, six pans creux) — cotes A, B, C, D, E, F.
Un bras universel pour l’industrie
Rotation 360° de l’outil
L’outillage — clé hydraulique ou visseuse électrique / pneumatique — pivote librement à 360° par rapport au bras de réaction.
Charge latérale réduite
Appui sur un boulon voisin (encastré) à distance — réduction significative de la charge latérale sur l’axe de sortie.
Versions Cup et Pin-Cup
Cup pour écrous et têtes standard (6 ou 12 pans), Pin-Cup pour vis CHC (six pans creux). Douilles standard compatibles.
Compatibilité universelle
Compatible avec l’ensemble de l’outillage dynamométrique HYTORC : clés hydrauliques et visseuses électriques ou pneumatiques.
Droit ou incurvé

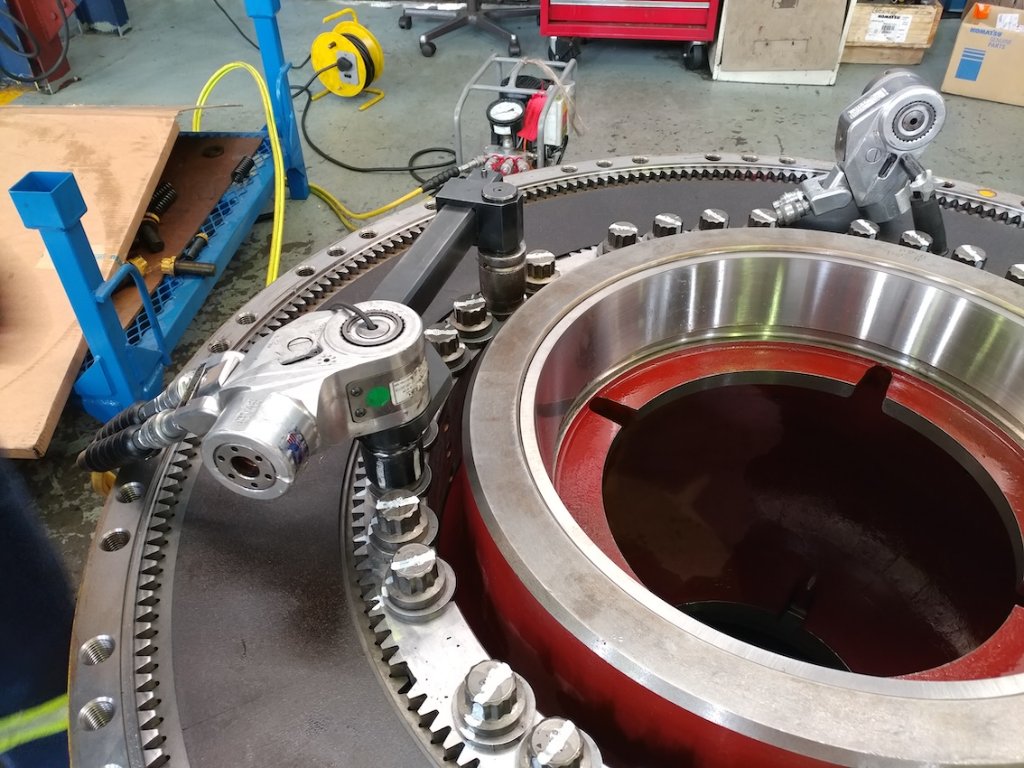

Version droite standard, également disponible en version incurvée — par exemple pour les blocs de roulements.
Sur mesure
Longueurs standard en stock. Adaptation possible sur demande — cotes personnalisées selon votre application.
