Écrous tensionneurs

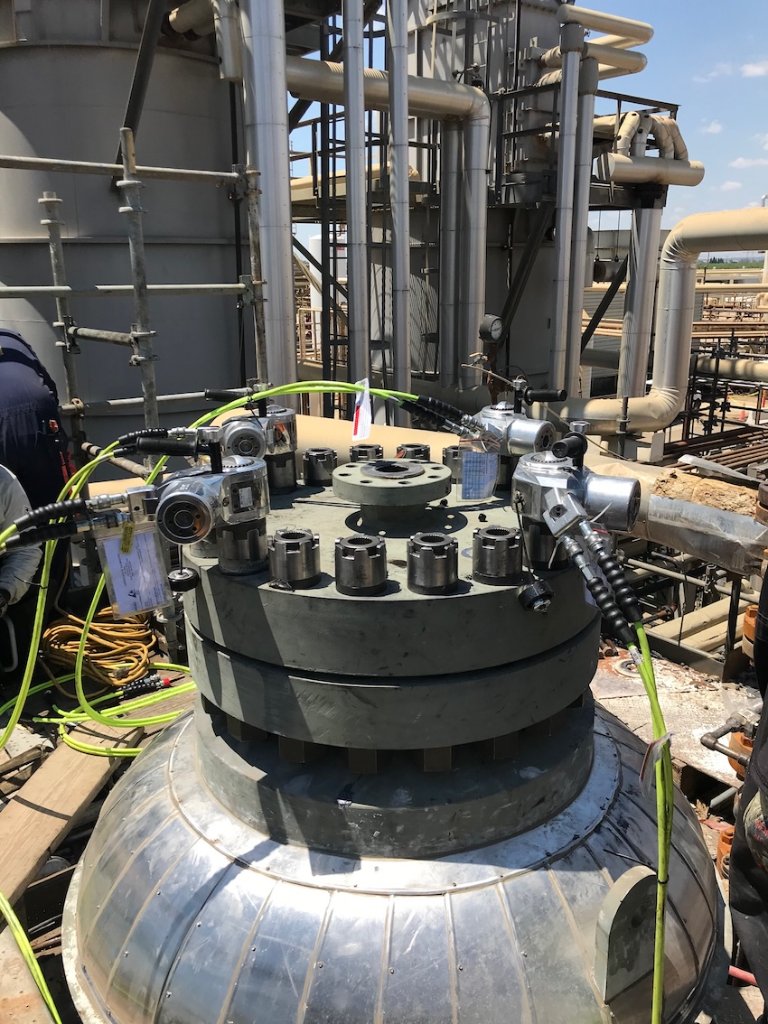

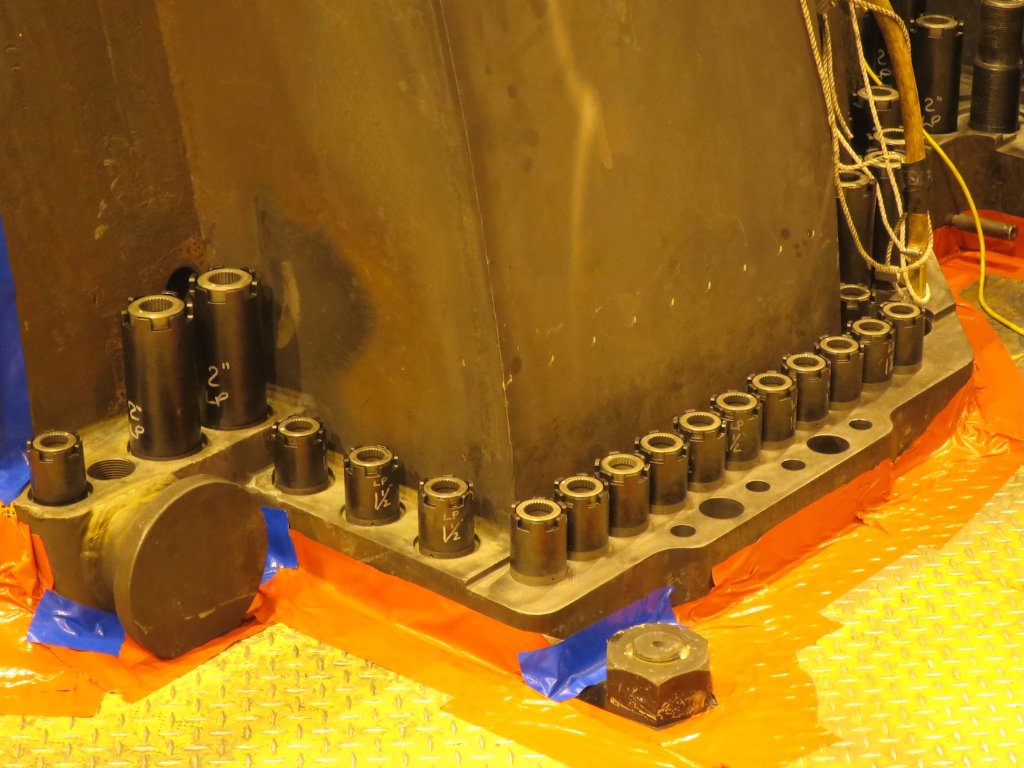

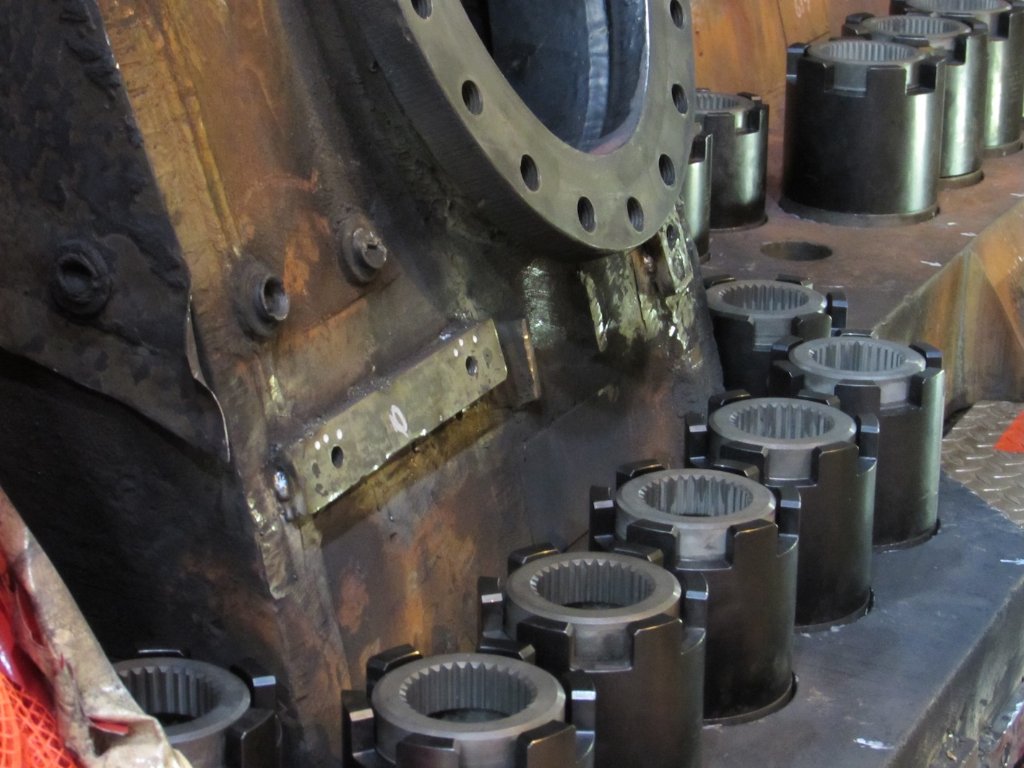

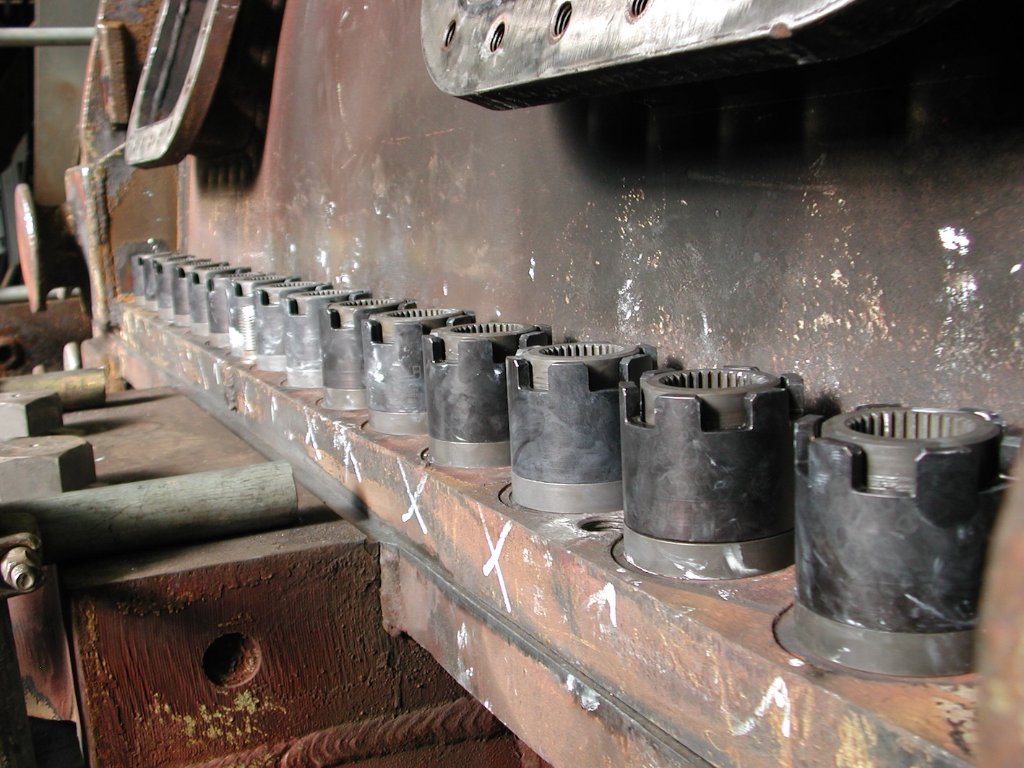

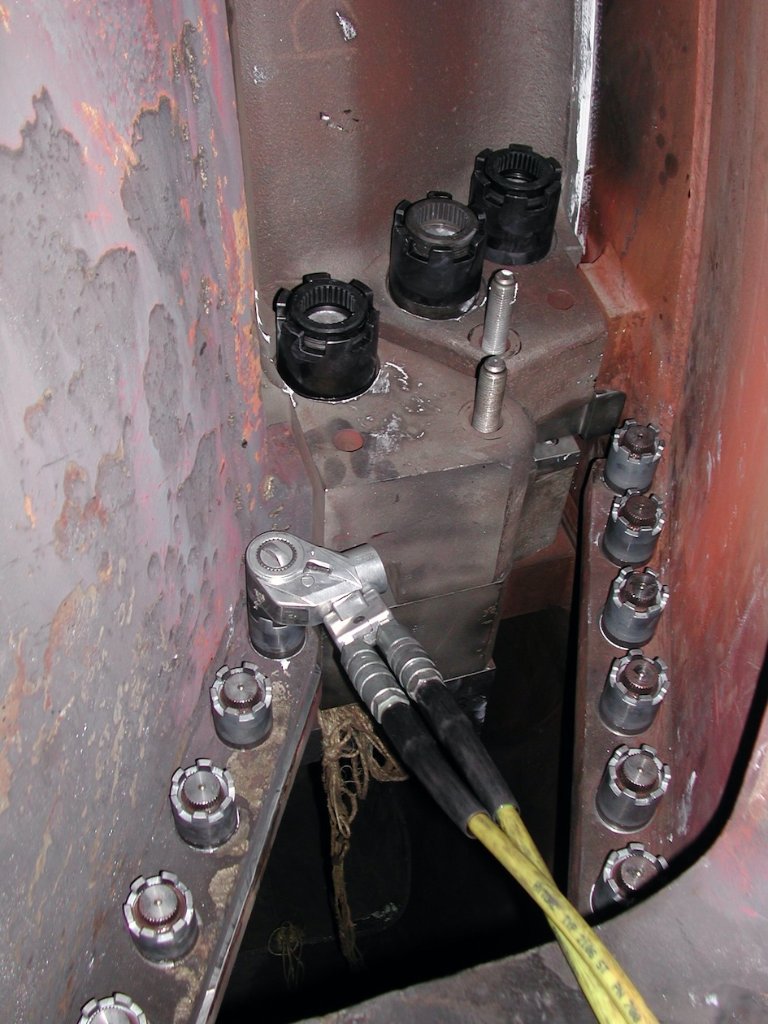

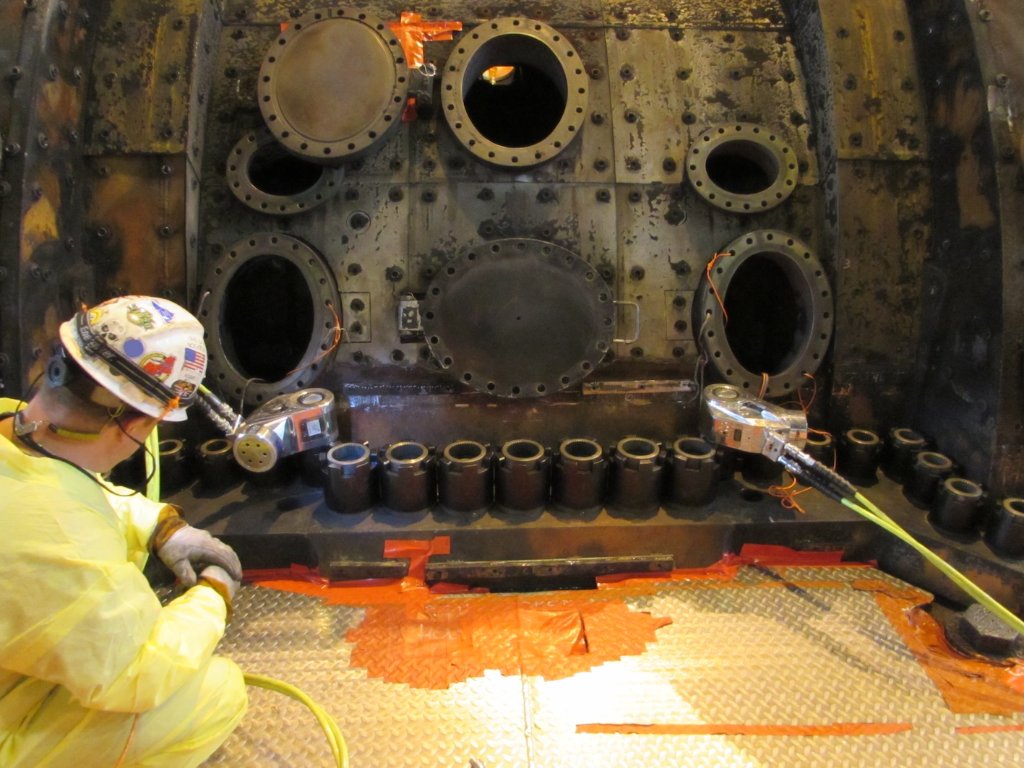

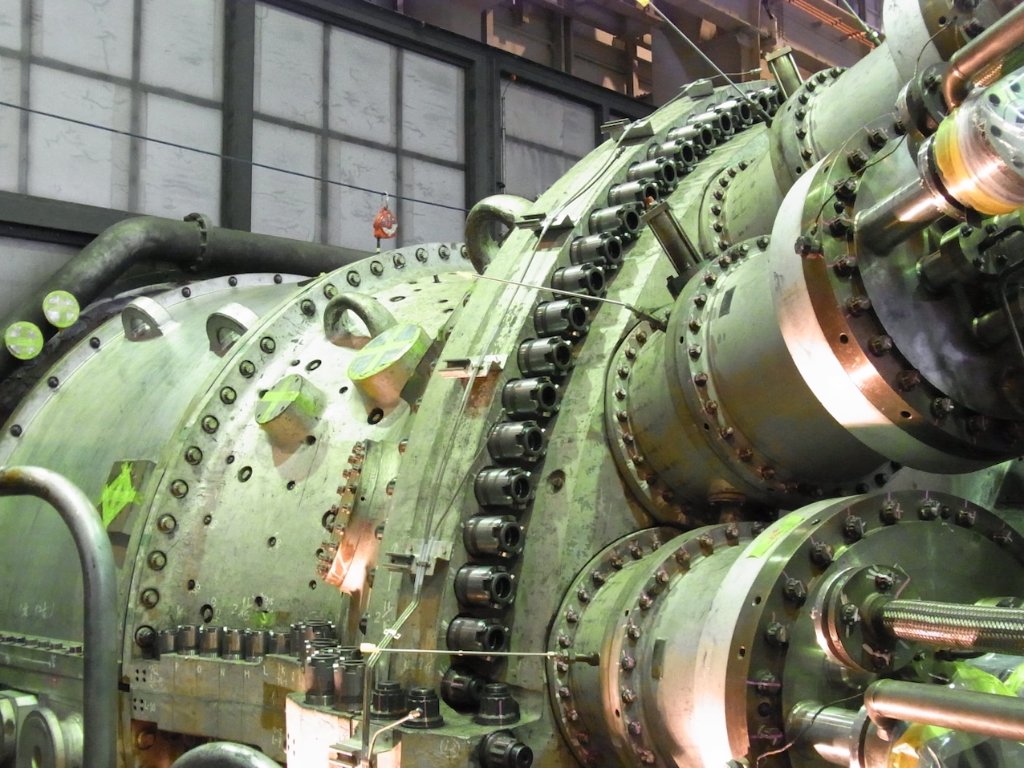

Installation de HYTORC Nuts sur turbine GE F9 — application nucléaire au Japon
L'écrou HYTORC Nut transforme vos opérations de serrage
Les écrous tensionneurs HYTORC sont proposés sous diverses formes et dimensions. Ils assurent une mise en tension progressive et homogène des tirants.

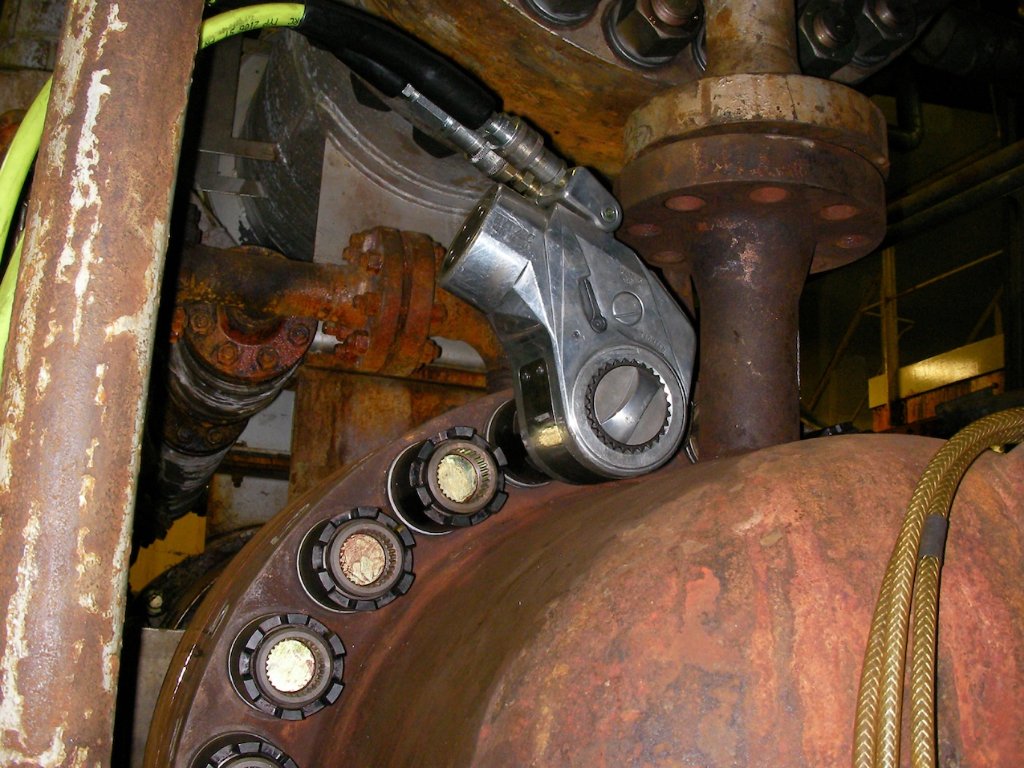

Les serrages difficilement réalisables pour des questions d'encombrement ou d'absence de points de réaction deviennent possibles grâce à ce système. La clé hydraulique de tensionnement peut être positionnée sans contrainte de réaction.
En cas de remplacement d'écrous standards, les tiges filetées ou goujons sont utilisables sans modification. Les matériaux de fabrication sont adaptés à l'application selon les impératifs techniques.
4 raisons de choisir la tension par écrou
Précision ± 5 %
Les tensions obtenues dans l'assemblage sont précises à ± 5 % — l'homogénéité de serrage sur l'ensemble de la bride est excellente.
Sans contrainte de réaction
La clé hydraulique de tensionnement peut être positionnée sans contrainte de réaction — parfait pour les zones encaissées ou sans point d'appui.
Frottements maîtrisés
Les frottements sont maîtrisés entre la chemise interne, la frette externe et la rondelle d'appui — pas de dispersion, pas de couple parasite.
Compatible boulonnerie standard
En remplacement d'écrous standards, les tiges filetées ou goujons sont utilisables sans modification — installation transparente.

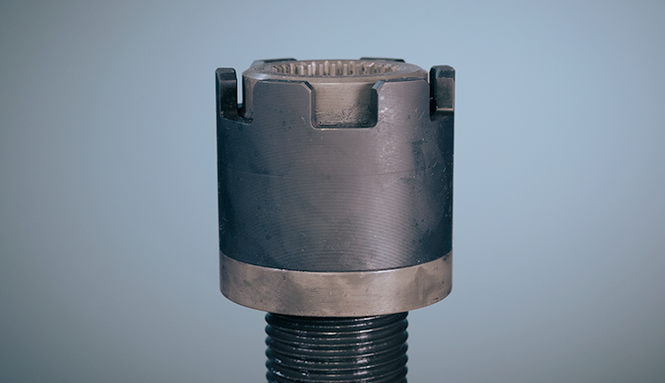

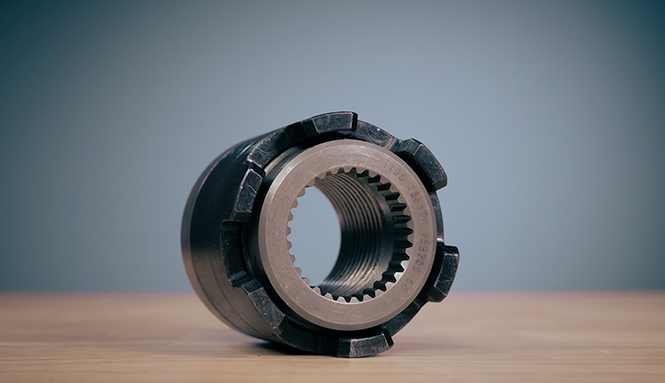

3 pièces — une mécanique d'exception
L'écrou HYTORC est composé de 3 éléments qui séparent la traction axiale du frottement rotatif.
Vue en coupe officielle HYTORC
La noix interne
Filetée sur sa partie intérieure (contact tirant/goujon) et sur sa partie extérieure. Elle est immobile en rotation et exerce seulement une translation verticale (traction). Son embase reçoit une cannelure sur son périmètre.
La frette externe
Filetée sur sa partie intérieure. Elle exerce une rotation (sens horaire ou anti-horaire). En tournant, elle entraîne une translation verticale de la noix interne. Sa partie haute est crénelée pour transmettre le couple d'entraînement.
La rondelle d'appui
Cannelée sur son périmètre intérieur. Elle est immobile en rotation. Le frottement se produit donc entre la rondelle d'appui et la frette externe — et non pas entre la rondelle d'appui et la surface étant serrée.
4 séries pour toutes vos applications

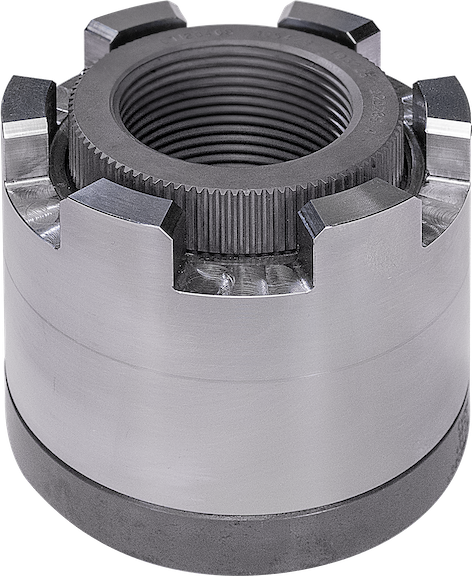

Série CT
Type CN — dimensions standard
La référence des écrous tensionneurs HYTORC pour la majorité des applications industrielles courantes — brides, échangeurs, assemblages haute pression.

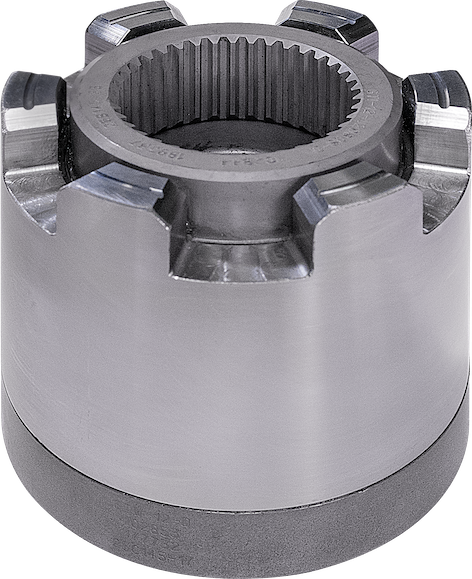

Série GT
Type CN — grand diamètre
Version grand diamètre pour les tirants les plus imposants et les tensions les plus élevées — turbines de puissance, éolien, réacteurs.

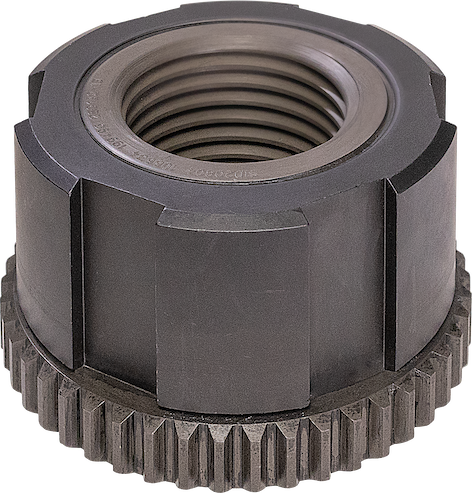

Série SN
Compact haute performance
Version compacte pour les environnements à encombrement critique — hauteur réduite, mêmes performances de tensionnement.

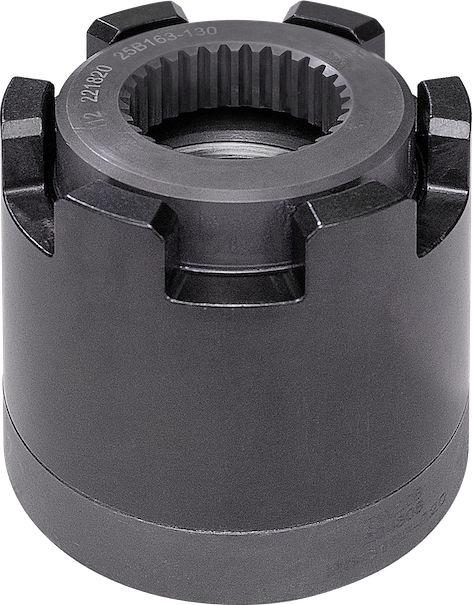

Série TN
Type TN — applications spécifiques
Série TN aux cotes optimisées pour certaines configurations spécifiques — nucléaire, offshore, ferroviaire.
Écrous type CN et TN — de M22 à M140
Toutes les dimensions sont en millimètres. AD = diamètre extérieur · GH = hauteur globale · T = cote spécifique TN.
| Écrou type CN | Diamètre nominal (G) | Écrou type TN | ||||
|---|---|---|---|---|---|---|
| AD (mm) | GH (mm) | DN (métrique) | DN (pouce) | T | AD (mm) | GH (mm) |
| 42,16 | 36,30 | M22 | 7/8" | 28,4 | 35,56 | 33,35 |
| 46 | 39,60 | M24 | 1" | 30,60 | 40,64 | 38,10 |
| 51,77 | 44,55 | M27 | 1-1/8" | 35,40 | 45,72 | 42,88 |
| 57,51 | 49,50 | M30 | 1-1/4" | 40,20 | 50,80 | 47,63 |
| 63,27 | 54,46 | M33 | 1-3/8" | 42,40 | 55,88 | 52,40 |
| 69,01 | 59,41 | M36 | 1-1/2" | 47,30 | 60,96 | 57,15 |
| 74,75 | 64,34 | M39 | — | 47,30 | 60,96 | 57,15 |
| 80,52 | 69,29 | M42 | 1-5/8" | 50,80 | 66,04 | 61,93 |
| 86,26 | 74,24 | M45 | 1-3/4" | 55,50 | 71,12 | 66,68 |
| 92,02 | 79,20 | M48 | 1-7/8" | 55,50 | 76,20 | 71,45 |
| 99,70 | 85,80 | M52 | 2" | 60,30 | 81,28 | 76,20 |
| 107,34 | 92,41 | M56 | 2-1/4" | 66,10 | 91,44 | 85,73 |
| 122,68 | 105,59 | M64 | 2-1/2" | 75,60 | 101,60 | 95,25 |
| 134,19 | 115,49 | M70 | 2-3/4" | 78,70 | 111,76 | 104,78 |
| 138,02 | 118,80 | M72 | — | 88 | 115,19 | 108,03 |
| 145,69 | 125,40 | M76 | 3" | 88,20 | 121,92 | 114,30 |
| 153,37 | 132 | M80 | — | 97,70 | 128,02 | 120,02 |
| 161,04 | 138,61 | — | 3-1/4" | 97,70 | 132,08 | 123,83 |
| 172,54 | 148,49 | M90 | 3-1/2" | 107,20 | 142,24 | 133,35 |
| 182,12 | 156,74 | M95 | 3-3/4" | 109,6 | 152,40 | 142,88 |
| 191,69 | 165 | M100 | 4" | 114,30 | 162,56 | 152,40 |
| 210,87 | 181,51 | M110 | 4-1/4" | 123,80 | 172,72 | 161,93 |
| 220,45 | 189,74 | M115 | 4-1/2" | 129,50 | 182,88 | 171,45 |
| 230,05 | 197,99 | M120 | 4-3/4" | 129,50 | 193,04 | 180,98 |
| 239,62 | 206,25 | M125 | 5" | 136,40 | 203,20 | 190,50 |
| 249,20 | 214,50 | M130 | 5-1/4" | 151,90 | 213,36 | 200,03 |
| 268,38 | 230,99 | M140 | 5-1/2" | 170,90 | 223,52 | 209,55 |
Toutes les dimensions sont en millimètres et susceptibles d'être modifiées.
Outils HYTORC compatibles

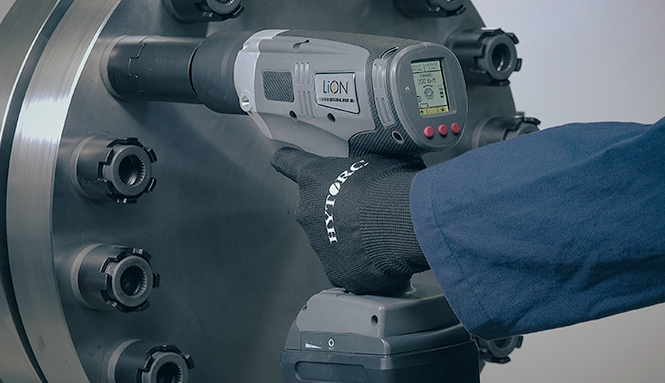

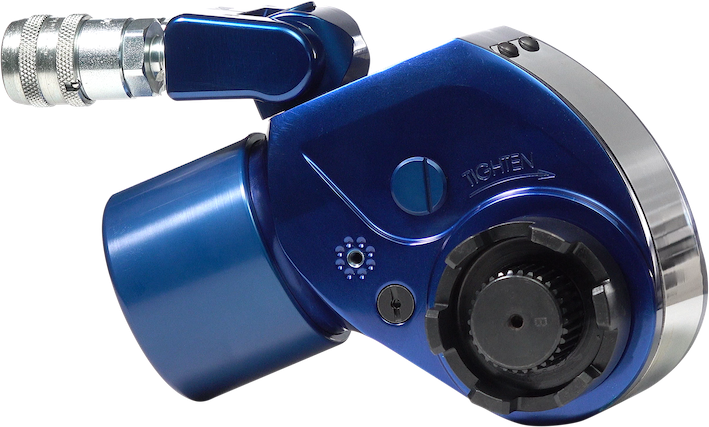

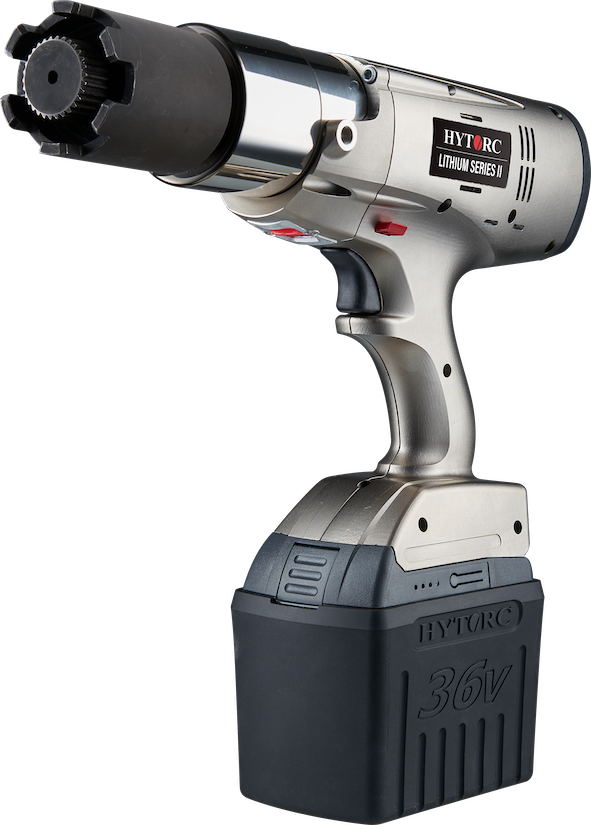

L'écrou HYTORC est actionné par les clés HYTORC des séries AVANTI, STEALTH, ICE et la série spéciale "T" — également par les visseuses et clés équipées du HYTORC Nut Driver.
