BOLTSAFE
Mesurez la tension résiduelle réelle de vos assemblages boulonnés.
La cellule de charge de type CMS (Continuous Monitoring System) est conçue pour mesurer la tension résiduelle dans un assemblage boulonné. En utilisant cette méthode, on évite toute incertitude pouvant provoquer un mauvais serrage.
Résultat : une meilleure définition de la charge sur chaque boulon et une optimisation de l'intégrité des assemblages en améliorant le process de montage d'un ensemble ou sous-ensemble.
Cette cellule s'utilise comme une rondelle d'appui et est disponible en différentes dimensions pour tous les diamètres de boulonnerie. Son design lui permet d'être utilisée dans divers environnements, même les plus hostiles.
La cellule CMS dispose d'un circuit intégré ASIC qui intègre un émetteur de signaux et un système de communication digitale. Chaque cellule est pourvue d'un numéro de série unique pour la traçabilité — le système de lecture et d'analyse intégré mesure la température et la charge résiduelle.

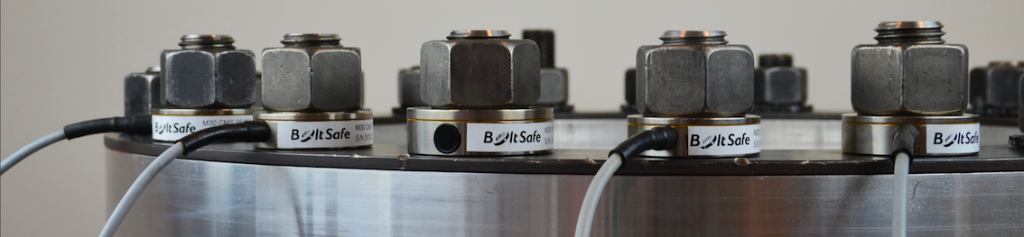

Rondelle d'appui
S'installe comme une rondelle d'appui sous l'écrou — mesure la tension résiduelle sans démonter.
Circuit intégré ASIC
Émetteur de signaux + communication digitale, numéro de série unique pour la traçabilité.
Environnements hostiles
Design robuste conçu pour les milieux les plus exigeants (offshore, industrie lourde, énergie).
16 tailles M20 → M72
De 166 kN à plus de 2 500 kN de classe de charge — couvre toute la boulonnerie critique.

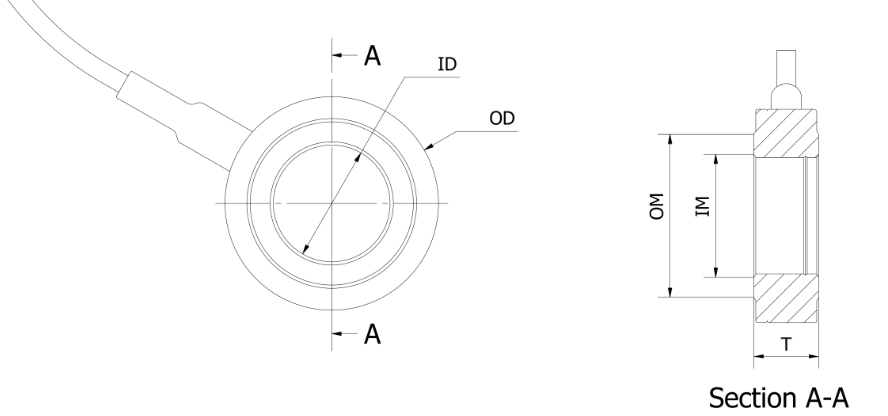

Dimensions et classes de charge (kN)
| Taille | Alésage | Ø extérieur | Épaisseur | Poids (kg) | Classe (kN) | Palier (kN) | IM (mm) | OM (mm) |
|---|---|---|---|---|---|---|---|---|
| M20 | 20.4 | 37 | 14 | 0.073 | 166 | 2 | 22 | 22.7 |
| M22 | 22.4 | 40 | 14 | 0.085 | 208 | 2 | 24.2 | 31.4 |
| M24 | 24.4 | 44 | 14 | 0.104 | 239 | 2 | 26.4 | 33.3 |
| M27 | 27.4 | 50 | 14 | 0.137 | 315 | 3 | 29.7 | 38 |
| M30 | 30.6 | 64.3 | 17 | 0.214 | 385 | 5 | 33 | 42.8 |
| M33 | 33.6 | 68.4 | 17 | 0.218 | 480 | 5 | 36.3 | 46.6 |
| M36 | 36.6 | 72.8 | 17 | 0.295 | 560 | 5 | 39.6 | 51.1 |
| M39 | 39.6 | 78 | 17 | 0.3 | 670 | 5 | 42.9 | 55.9 |
| M42 | 42.6 | 83 | 20 | 0.445 | 772 | 5 | 46.2 | 60 |
| M45 | 45.6 | 87.6 | 20 | 0.506 | 905 | 10 | 49.5 | 64.7 |
| M48 | 48.6 | 92 | 20 | 0.591 | 1 018 | 10 | 52.8 | 69.5 |
| M52 | 52.6 | 97.2 | 20 | 0.669 | 1 221 | 10 | 57.2 | 74.2 |
| M56 | 56.6 | 102 | 20 | 0.798 | 1 408 | 15 | 61.6 | 78.7 |
| M60 | 60.8 | 108 | 23 | 1.083 | 1 647 | 20 | 66 | 83.4 |
| M64 | 64.8 | 114 | 23 | 1.196 | 1 794 | 20 | 70.4 | 88.2 |
| M72 | 72.8 | 124 | 23 | 1.454 | 2 500 | 20 | 78.4 | 110 |
L'instrument de lecture universel des cellules CMS et PMS.
Le lecteur digital SM-200 est un instrument ayant pour fonction la lecture de la valeur de tension ou charge des cellules de mesure BOLTSAFE de type CMS ou PMS.
Il peut être utilisé en lecture directe pendant le processus de serrage ou pour des lectures sporadiques / occasionnelles. Les données de chaque cellule sont affichées sur l'écran LCD — unités programmables en Kilonewton (kN) ou Pound (lb).
- Reconnaissance automatique du type de cellule connectée.
- Sonde additionnelle P-110 pour la lecture des cellules PMS sans contact.
- Vérification et importation des données possibles via un câble USB vers PC (BS-Report Generator).

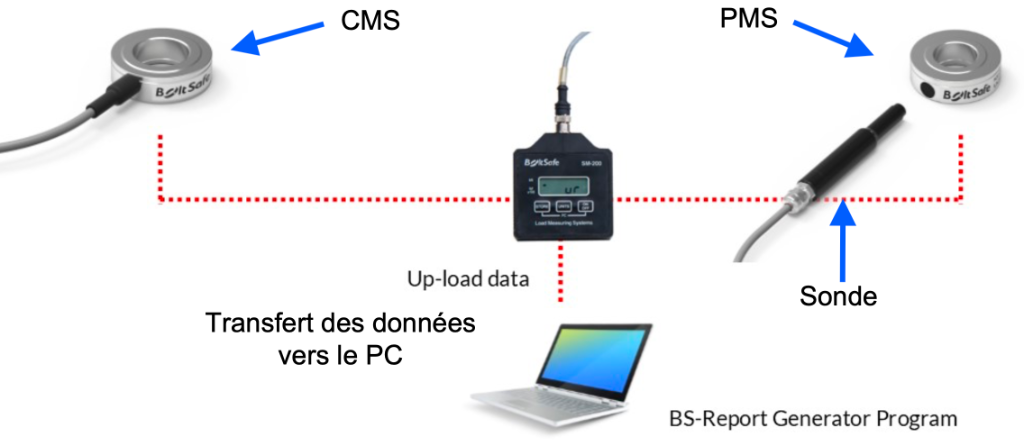

Filaire ou sans contact — selon vos contraintes d'accès.
Lecture filaire — cellule CMS

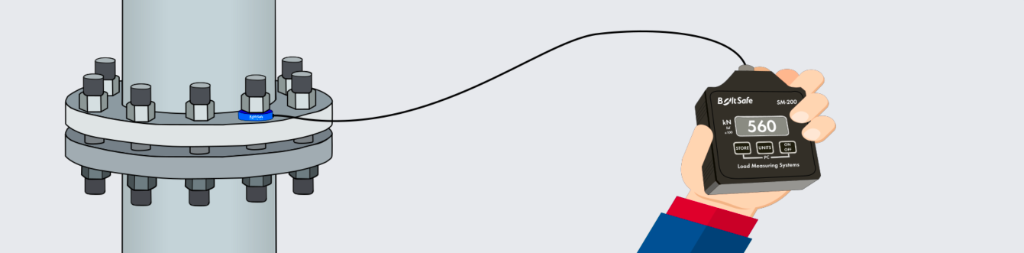

Chaque cellule CMS est pourvue d'un câble de connexion. Branché au SM-200, la lecture est automatique — le lecteur reconnaît le type de cellule connectée.
Lecture sans contact — cellule PMS

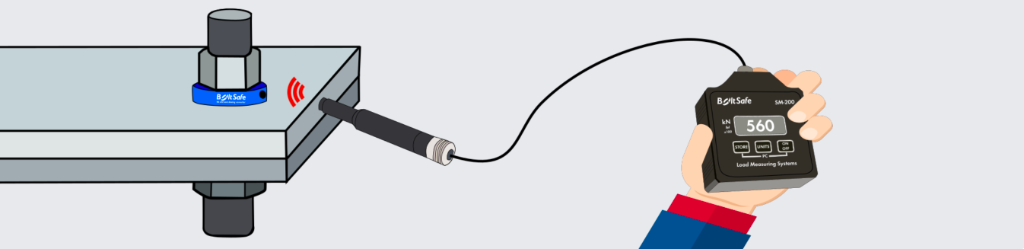

Le système Boltsafe peut également mesurer les cellules PMS sans contact grâce à une sonde additionnelle (P-110) placée sur le câble de connexion. Idéal pour les applications à accès restreint.
