Module d'entraînement

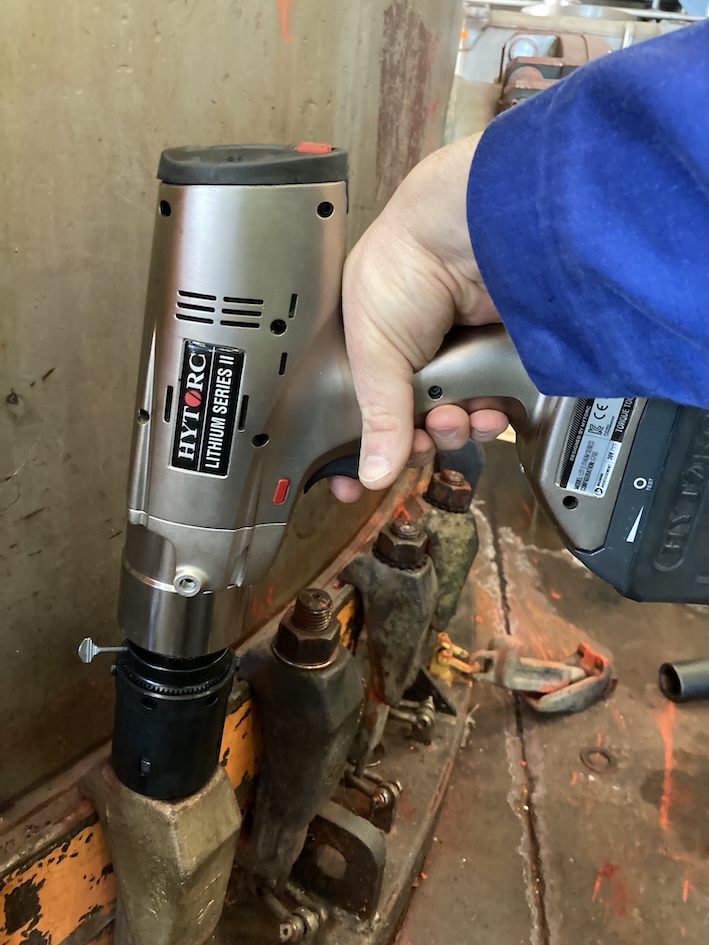

Module d'entraînement HYTORC monté sur visseuse LST Lithium Series II en atelier
Le compagnon indispensable de la rondelle « Z »
Le module d'entraînement est utilisé avec les rondelles de serrage « Z ». Il est compatible avec différents outils de serrage : clés dynamométriques hydrauliques ou visseuses dynamométriques électriques ou pneumatiques.
Les modules d'entraînement « Z » sont utilisés conjointement avec les rondelles de réaction pour pouvoir s'affranchir du bras de réaction lors des serrages de boulonnerie.

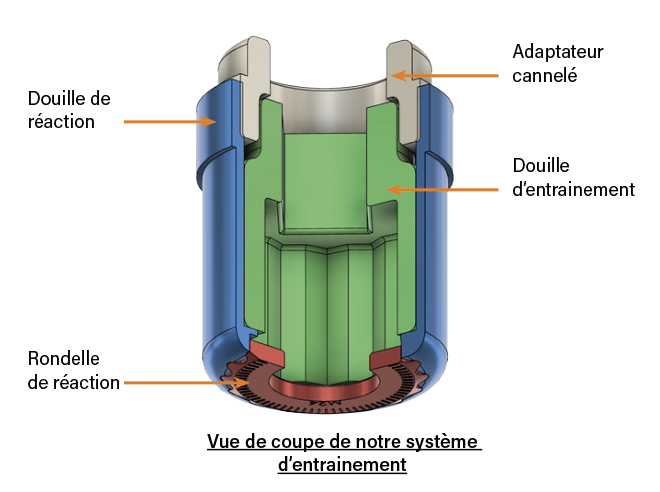

Vue de coupe du système d'entraînement
Quatre composants qui remplacent à eux seuls le bras de réaction traditionnel.
Vue de coupe de notre système d'entraînement
Douille de réaction
Enveloppe extérieure du module. Elle prend appui sur les lobes extérieurs de la rondelle « Z » et absorbe le couple de réaction — l'opérateur n'a plus besoin d'un bras de réaction.
Douille d'entraînement
Élément intérieur qui entraîne l'écrou en rotation. Elle transmet 100 % du couple de la visseuse ou de la clé hydraulique à l'assemblage boulonné.
Adaptateur cannelé
Interface entre l'outil de serrage (LIONGUN, LST, JGUN, clé hydraulique) et la douille d'entraînement. Compatible avec l'ensemble de la gamme HYTORC.
Rondelle de réaction « Z »
Rondelle brevetée qui remplace le bras de réaction. Ses lobes extérieurs reçoivent la douille de réaction pour un serrage axial pur, sans charge latérale.

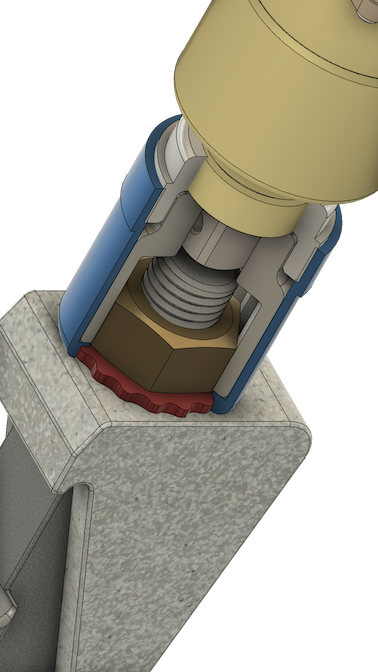

Le module engagé sur la boulonnerie
La douille de réaction (bleue) prend appui sur les lobes extérieurs de la rondelle « Z » (rouge). La douille d'entraînement (grise) engage l'écrou hexagonal. L'outil de serrage (jaune) transmet le couple via l'adaptateur cannelé — sans aucun bras de réaction externe.
Pourquoi passer au module d'entraînement
Zéro bras externe
Aucun bras de réaction encombrant, aucun point de pincement — l'opérateur reste hors zone de risque.
Serrage axial pur
100 % du couple transmis à l'assemblage. Pas de charge latérale sur la boulonnerie, pas de dispersion de tension.
Rapidité terrain
Mise en place en quelques secondes, compatible visseuses électriques, pneumatiques et clés hydrauliques HYTORC.
Outils HYTORC compatibles
Le module d'entraînement s'adapte à toute la gamme.
Les autres pièces du système
