Rondelles de réaction
Rondelle de réaction HYTORC "Z" tenue par un opérateur devant une bride en acier
Serrer sans bras de réaction, en serrage axial pur
La rondelle de réaction brevetée HYTORC est l'aboutissement de longues recherches pour serrer un assemblage boulonné sans bras de réaction, sans charge latérale et sans point de pincement.
Gamme complète : ZRW, ZBW, JRW True-Lock, TLW True-Lock Back Up — disponibles en tailles métriques et impériales, avec 7 matières et revêtements pour tous les environnements industriels.
La rondelle de réaction
« Z » par HYTORC
La rondelle de réaction HYTORC est l'aboutissement de longues recherches dont le but était de serrer un assemblage boulonné en supprimant l'utilisation des bras de réaction pour les clés hydrauliques et les visseuses dynamométriques.
De ce fait, la mise en œuvre de ces rondelles est simple et permet également la suppression du phénomène de charge latérale sur la boulonnerie lors de serrages traditionnels. Le serrage axial est donc rendu possible grâce à l'utilisation de ces rondelles sur votre boulonnerie standard.
Sécurité opérateur
Suppression totale du point de pincement — l'opérateur reste hors zone de risque, conforme aux exigences HSE.
Précision garantie
100 % du couple transmis à l'assemblage. Pas de perte par torsion parasite, pas de charge latérale sur la boulonnerie.
Répétabilité totale
Serrage axial pur, sans réaction latérale. Compatible mode couple automatique et détection de limite élastique ECO2TOUCH.
4 rondelles pour 4 usages
Cliquez sur une rondelle pour dérouler la description technique complète et le tableau des références disponibles.

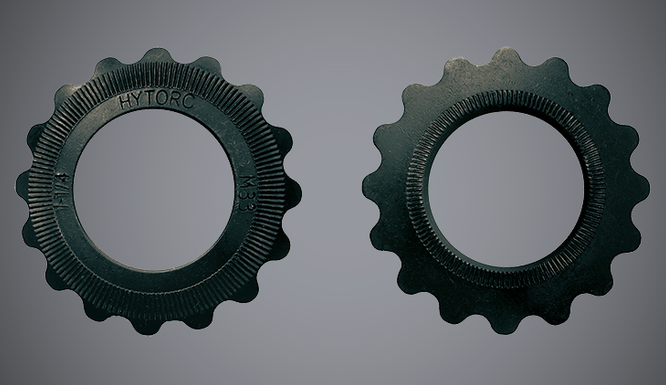

Simplifiez votre serrage avec la rondelle HYTORC Reaction Washer. Éliminez les bras de réaction et les risques de pincement pour un boulonnage sans réaction et plus sécurisé. Optimisez vos interventions : alignement axial amélioré, réduction de la dispersion de tension et précision accrue. Adaptable aux contraintes de température et de corrosion, son profil moleté empêche la rotation tandis que ses lobes extérieurs exclusifs optimisent l'efficacité. Augmentez la sécurité et la précision de chaque serrage grâce à la rondelle de réaction HYTORC, garante de résultats fiables et précis.
| Référence | DN Vis | Côte sur plats (mm) |
|---|---|---|
| ZRW-M14 | M14 | 20 |
| ZRW-M16 | M16 | 24 |
| ZRW-M18 | M18 | 27 |
| ZRW-M20 | M20 | 30 |
| ZRW-M22 | M22 | 32 |
| ZRW-M24 | M24 | 36 |
| ZRW-M27 | M27 | 41 |
| ZRW102-M30 | M30 | 46 |
| ZRW104-M33 | M33 | 50 |
| ZRW106-M36 | M36 | 55 |
| ZRW108-M39 | M39 | 60 |
| ZRW110-M42 | M42 | 65 |
| ZRW112-M45 | M45 | 70 |
| ZRW114-M48 | M48 | 75 |
| ZRW200-M52 | M52 | 80 |
| ZRW-M56 | M56 | 85 |
| ZRW-M60 | M60 | 90 |
| ZRW208-M64 | M64 | 95 |
| ZRW-M68 | M68 | 100 |
| ZRW-M72 | M72 | 105 |
| ZRW-M76 | M76 | 110 |
| ZRW-M80 | M80 | 115 |
Toutes les dimensions ci-dessus sont en millimètres et susceptibles d'être modifiées.
L'amélioration la plus simple pour serrer plus vite, plus juste, plus sûr
Le système de rondelles HYTORC est l'amélioration la plus simple pour optimiser instantanément la sécurité, la rapidité et la précision de vos serrages. Ce système unique et breveté élimine le besoin de bras de réaction ou d'autres dispositifs de maintien sur mesure nécessaires pour caler l'outil. De plus, sa surface usinée avec précision réduit les variations de tension dans les boulons sur l'ensemble de la bride, garantissant une meilleure précision et empêchant tout desserrage intempestif.

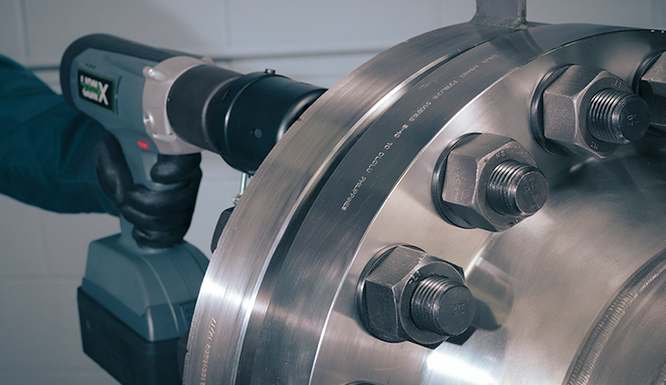

Utilisation des rondelles :
mais avec quels outils ?

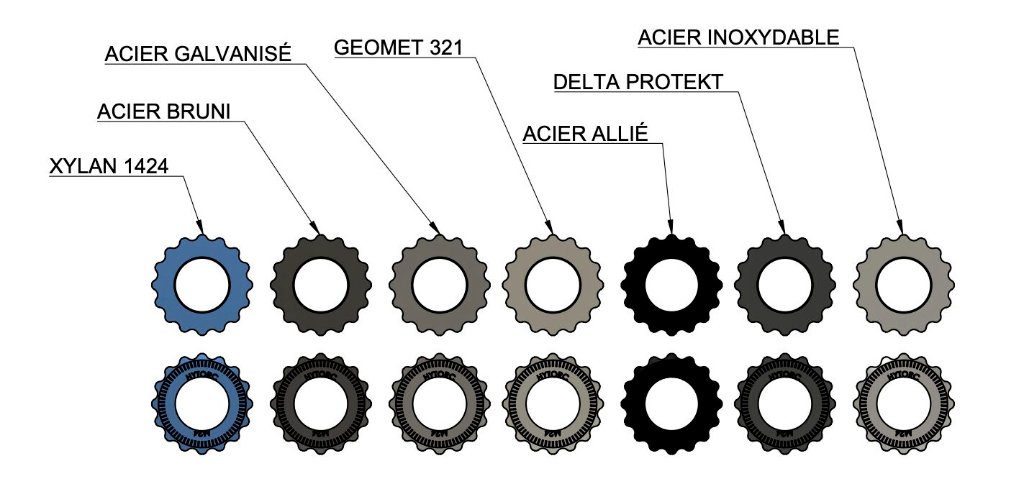

Matières des différentes rondelles de réaction
Chez HYTORC, la sécurité, la précision et la durabilité de vos assemblages boulonnés sont nos priorités absolues. C'est pourquoi nous concevons nos rondelles de réaction et de contre-réaction dans une grande variété de matériaux et de traitements de surface. Chaque environnement industriel présentant des défis uniques de corrosion, de température, de frottement ou d'exigences sanitaires, notre gamme apporte une solution sur mesure à vos applications les plus exigeantes.
Idéal pour les applications nécessitant un faible coefficient de frottement constant et une excellente protection contre la corrosion, notamment en milieu marin ou offshore.
Finition classique offrant une protection de base contre la corrosion tout en préservant les tolérances dimensionnelles, idéale pour les applications standards en atelier ou en milieu contrôlé.
Excellente protection contre la corrosion grâce à son revêtement de zinc — parfait pour les infrastructures extérieures soumises aux intempéries.
Traitement de surface haute technologie sans chrome, résistance exceptionnelle à la corrosion atmosphérique et aux fluides automobiles / industriels, sans risque de fragilisation par l'hydrogène.
Conçu pour les applications à haute résistance mécanique — tenue maximale sous des charges de serrage extrêmes et durabilité accrue face à l'usure cyclique.
Système de protection anticorrosion ultra-performant à base de lamelles de zinc, idéal pour les environnements industriels sévères et agressifs — longévité maximale.
Le choix incontournable pour les industries agroalimentaires, pharmaceutiques, chimiques ou les milieux hautement corrosifs — hygiène irréprochable et résistance absolue à la rouille.
Pourquoi choisir les rondelles HYTORC ?
En éliminant le besoin de bras de réaction conventionnels, nos rondelles optimisent la répartition de la charge, éliminent les points de pincement pour l'opérateur et augmentent la vitesse d'exécution. Grâce à cette diversité de matériaux, vous assurez la compatibilité parfaite de votre outillage avec votre environnement de travail, garantissant ainsi l'intégrité de vos installations à long terme.
Contactez nos experts HYTORC pour définir le matériau idéal pour votre application spécifique.
