Platine de réaction

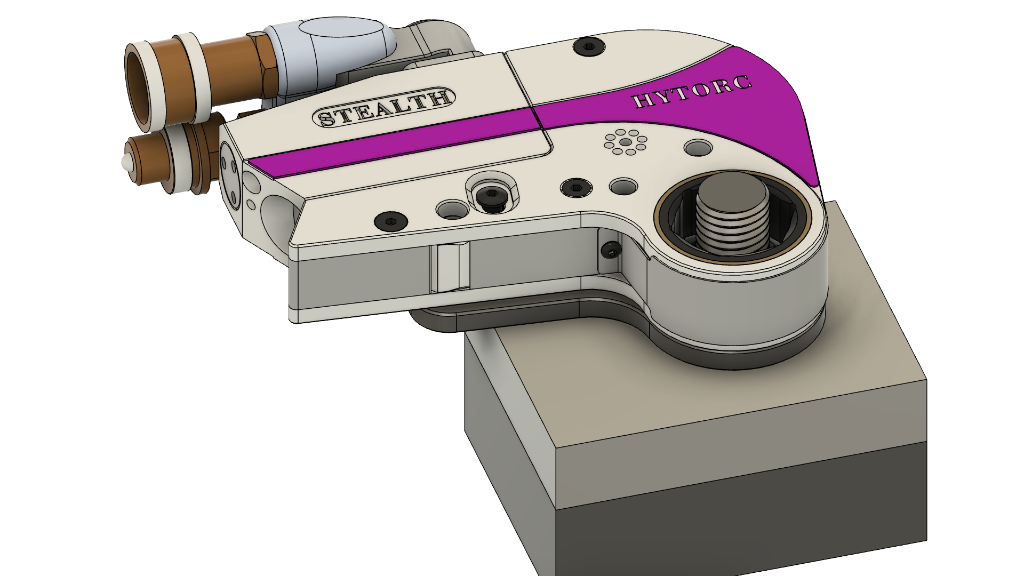

Platine de réaction HYTORC vissée sur clé hydraulique STEALTH — vue 3D en situation de serrage
Faire dialoguer la clé STEALTH avec la rondelle « Z »

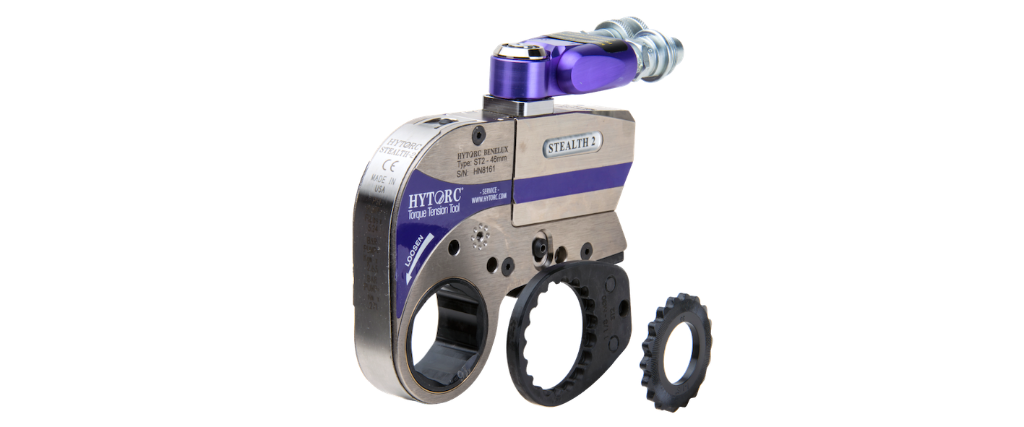

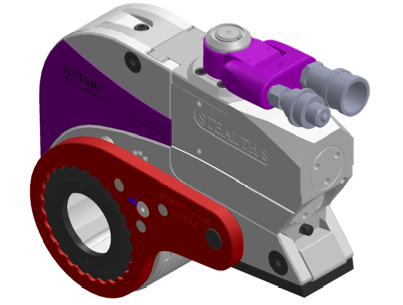

Pour vous permettre d'utiliser votre clé dynamométrique STEALTH avec les rondelles de réaction, HYTORC a créé une platine de réaction qui se visse directement sur la clé hydraulique.
Un mode opératoire dédié accompagne la platine pour garantir le bon déroulement de votre serrage — axial pur, sans bras de réaction, sans point de pincement.
3 avantages pour vos serrages STEALTH
Vissage direct sur STEALTH
La platine se visse directement sur la clé hydraulique STEALTH — pas de bricolage, pas d'intermédiaire, la géométrie est native.
Sans bras de réaction
Elle prend appui sur la rondelle de réaction « Z » — plus de bras encombrant, plus de point de pincement pour l'opérateur.
Mode opératoire dédié
Un mode opératoire spécifique accompagne chaque platine pour garantir le bon déroulement du serrage.

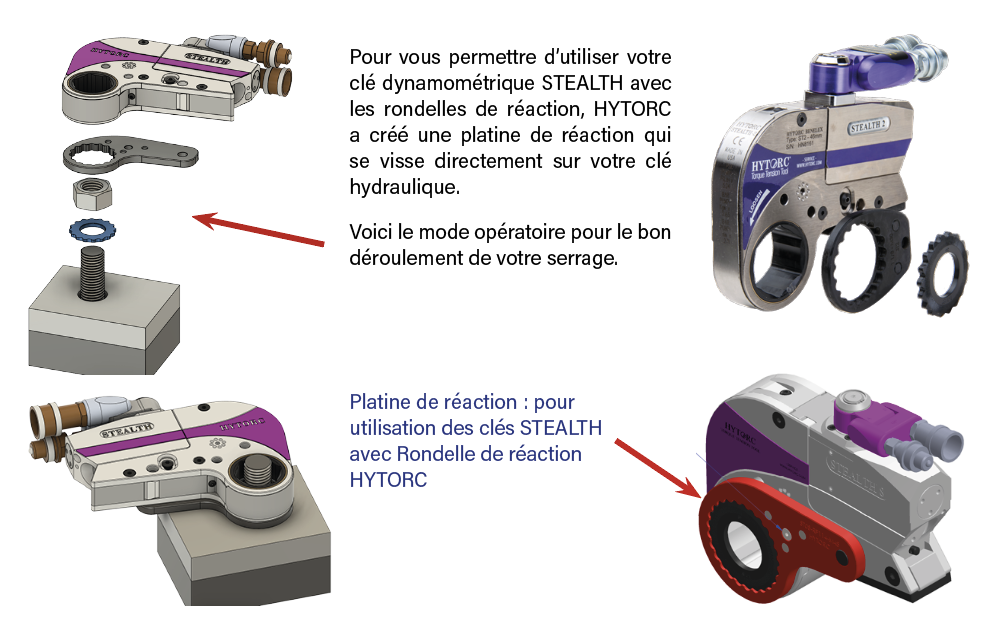

4 étapes pour un serrage axial parfait
Un mode opératoire dédié, fourni avec chaque platine, garantit le bon déroulement du serrage.

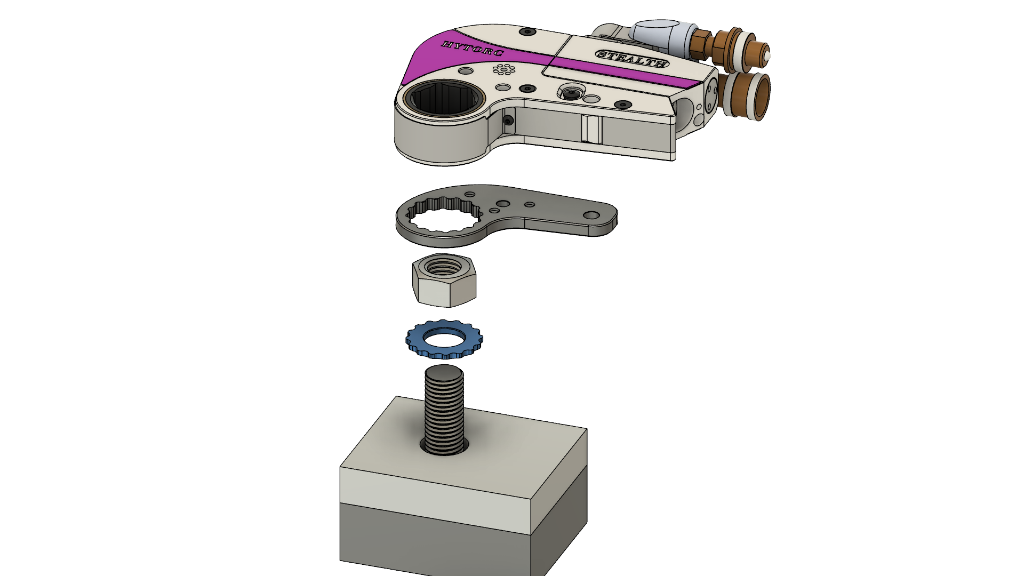

Vue éclatée : ordre de montage du système
Positionner la rondelle « Z »
Placez la rondelle de réaction HYTORC sous l'écrou à serrer, moletages vers la surface d'appui.
Visser la platine sur la STEALTH
Fixez la platine de réaction directement sur le corps de la clé hydraulique STEALTH avec les vis fournies.
Engager la cartouche hexagonale
Installez la cartouche hexagonale correspondant à la dimension de l'écrou — série ST/STF/STL selon le modèle STEALTH.
Serrer sans bras de réaction
La platine prend appui sur les lobes extérieurs de la rondelle « Z ». Serrez au couple visé — sans réaction latérale, sans bras externe.
Modèles STEALTH compatibles
La platine de réaction est disponible pour l'ensemble de la gamme STEALTH HYTORC.
