ECO2TOUCH — Système de serrage intelligent HYTORC
Serrage intelligent asservi
ECO2TOUCH

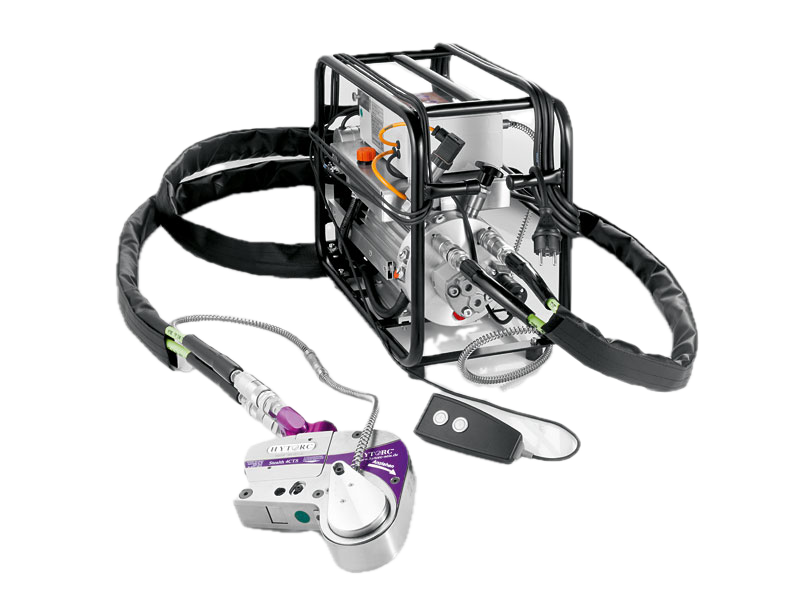

Pompe hydraulique électrique intelligente — serrage asservi VDI/VDE 2862/2.
Développée par HYTORC en partenariat avec JUKO Technik (Munich), l'ECO2TOUCH est un système de serrage asservi conçu spécifiquement pour l'utilisation de clés dynamométriques hydrauliques. Elle répond aux exigences de la norme VDI/VDE 2862/2pour les assemblages boulonnés de classe A.
Le système génère de nombreux programmes de serrages documentés à hautes valeurs de couples, en pilotant toute la gamme de clés dynamométriques hydrauliques HYTORC USA.
- Conforme à la norme VDI/VDE 2862 / 2 pour les assemblages boulonnés de classe A
- Développé en partenariat avec JUKO Technik (Munich)
- Compatible avec toute la gamme de clés hydrauliques HYTORC USA
- Génération de programmes de serrage documentés à hautes valeurs de couples
Comment ça marche
De la configuration au rapport final
01
Configuration
Sélection du mode de serrage et paramétrage sur l'écran tactile.
02
Serrage
La pompe pilote la clé hydraulique et enregistre couple + angle en temps réel.
03
Validation
Écran vert + courbe validée = vis conforme. Écran rouge = analyse + reprise.
04
Rapport
Édition automatique d'un rapport verrouillé, transféré sur PC pour archivage.
Programmes de serrage

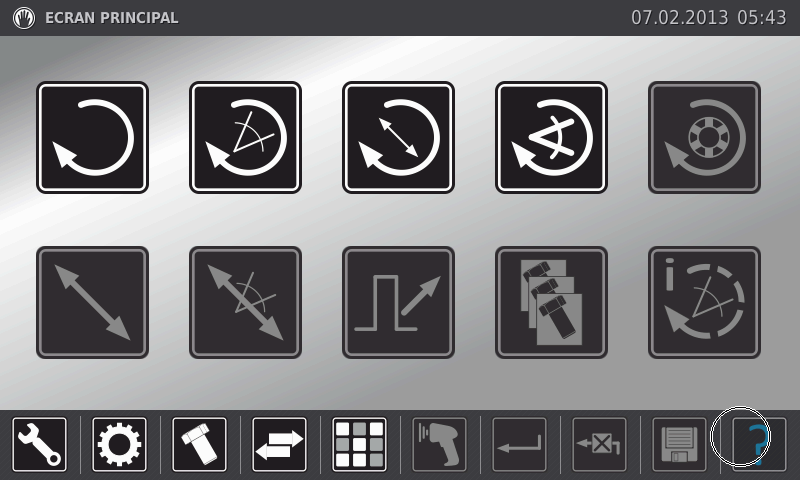

10 modes documentés
Chaque mode enregistre les données de serrage et permet l'édition d'un rapport complet et verrouillé.
DGA
Couple automatique
Serrage au couple en mode automatique avec enregistrement des données.
DGD
Couple + suivi angulaire
Serrage au couple en mode automatique avec suivi angulaire et enregistrement des données.
DGS
Couple + limite élastique
Serrage au couple en mode automatique avec suivi de la limite élastique et enregistrement des données.

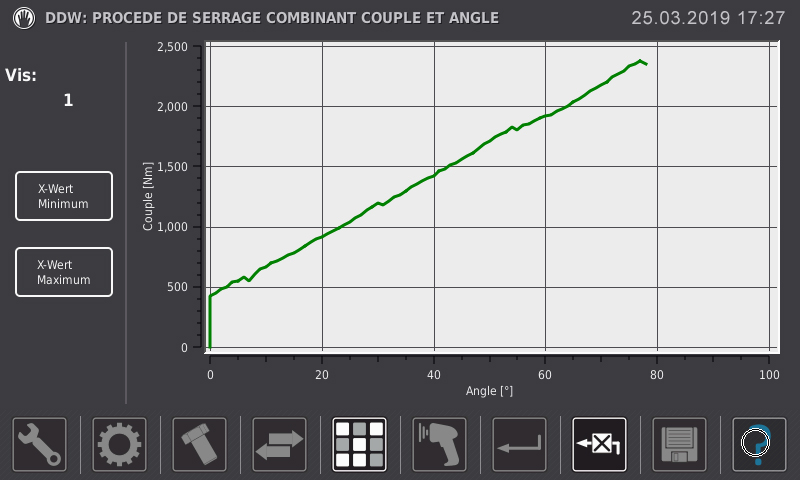

DDW
Couple et angle
Serrage au couple et angle en mode automatique avec enregistrement des données.
SGA
Détection limite élastique
Serrage avec détection de la limite élastique en mode automatique avec enregistrement des données.
VGA
Écrou HYTORC (tensionneur)
Serrage de l'écrou HYTORC (tensionneur mécanique) en mode automatique avec enregistrement des données de tension sur tirants ou goujons.

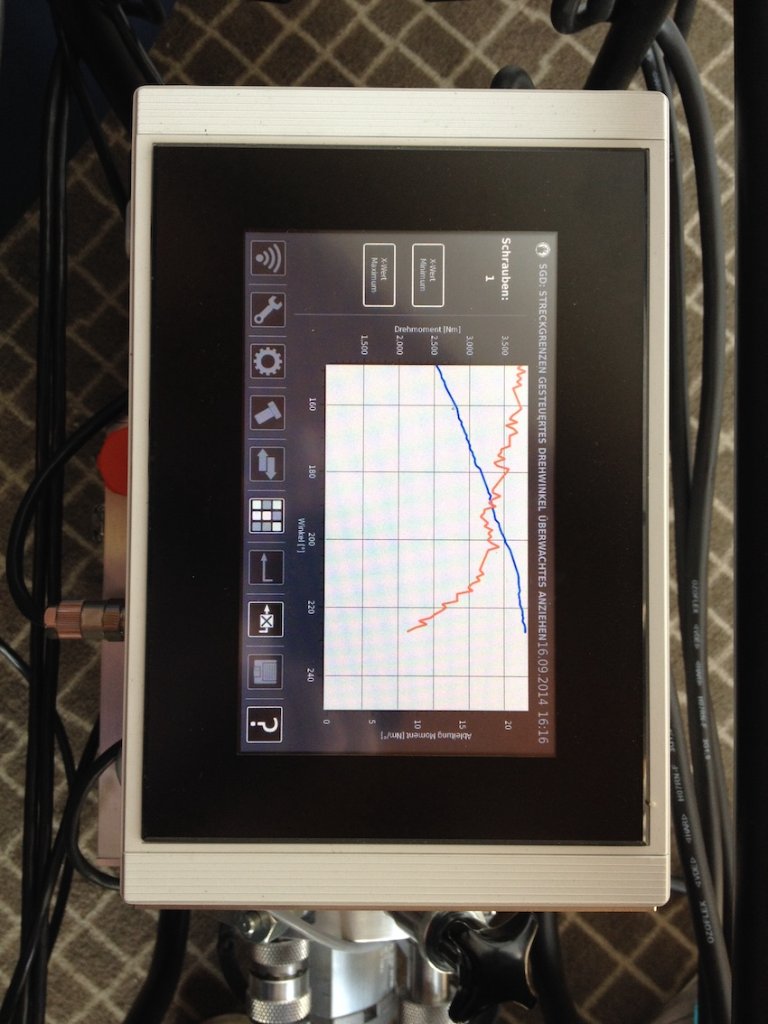

SGD
Limite élastique + angle
Serrage avec détection de la limite élastique et suivi angulaire en mode automatique avec enregistrement des données.
EXT
Capteur ultrason externe
Interface 0-10 mA / 0-20 mA / 0-40 mA pour connecter un capteur ultrason externe et mesurer la tension exercée sur le goujon ou tirant pendant le serrage.
SEQ
Séquence de programmes
Combinaison de plusieurs programmes et procédés de serrage — ex : DGA puis DDW en mode automatique avec enregistrement des données.
DAT
Analyse des données
Fonction de vérification intégrant l'analyse des données et des procédés de serrage.
Points forts
6 fonctionnalités qui font la différence
Couple + angle
Serrage au couple en mode automatique avec suivi de la valeur d'angle en direct.
Limite élastique
Détection automatique de la limite élastique du boulon pendant le serrage.
Traçabilité
Édition automatique de rapports verrouillés en fin de serrage — vis serrées, courbes, problèmes.
Écrous HYTORC & rondelles Z
Compatible avec le serrage en tension via écrou tensionneur HYTORC et rondelles "Z".
Écran tactile
Paramétrage complet du système via l'écran tactile intégré à la pompe.
Capteur d'angle
Capteur d'angle adaptable sur les clés hydrauliques ICE, AVANTI, MXT et STEALTH.

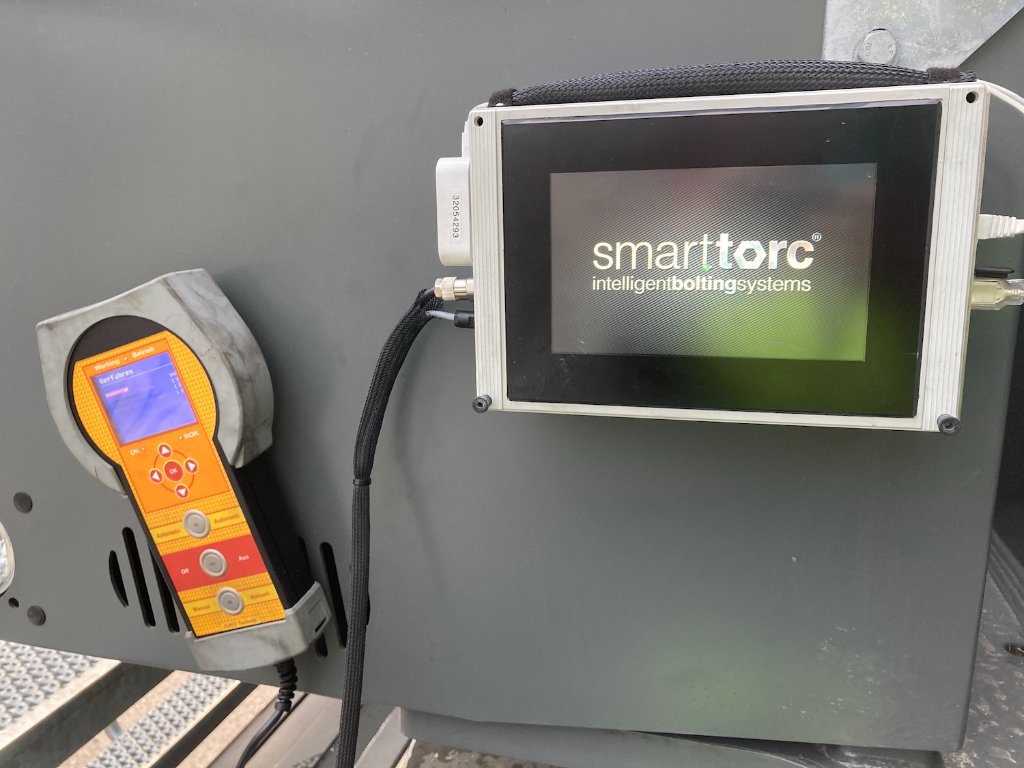

Sur le terrain
L'ECO2TOUCH en application.

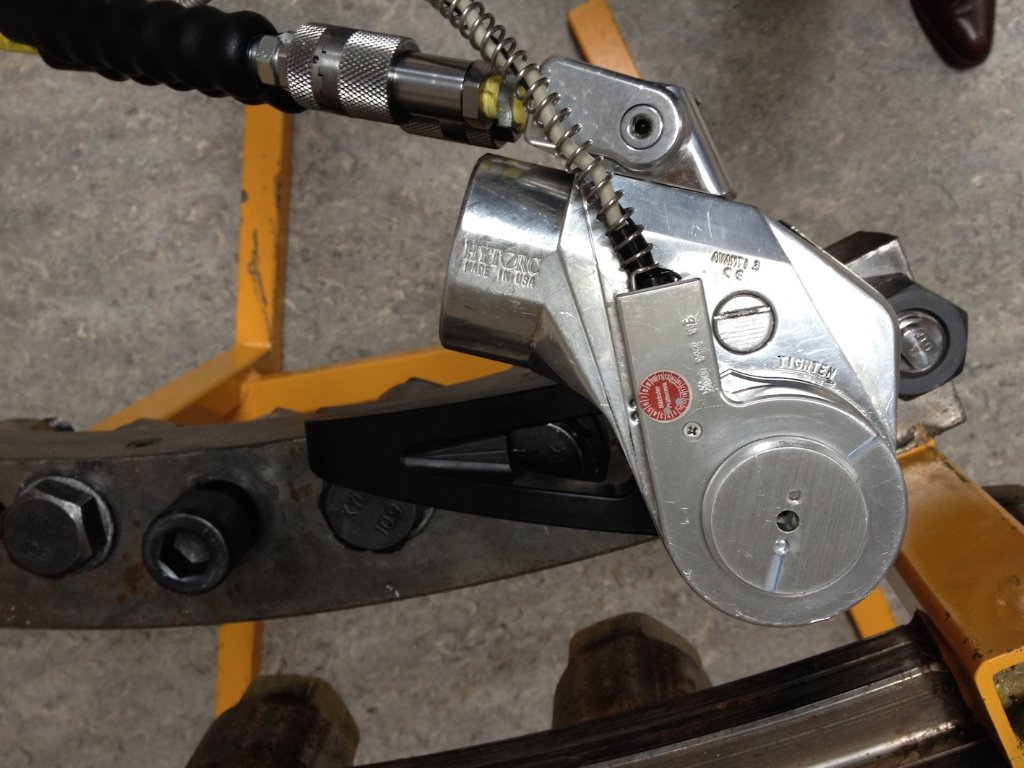

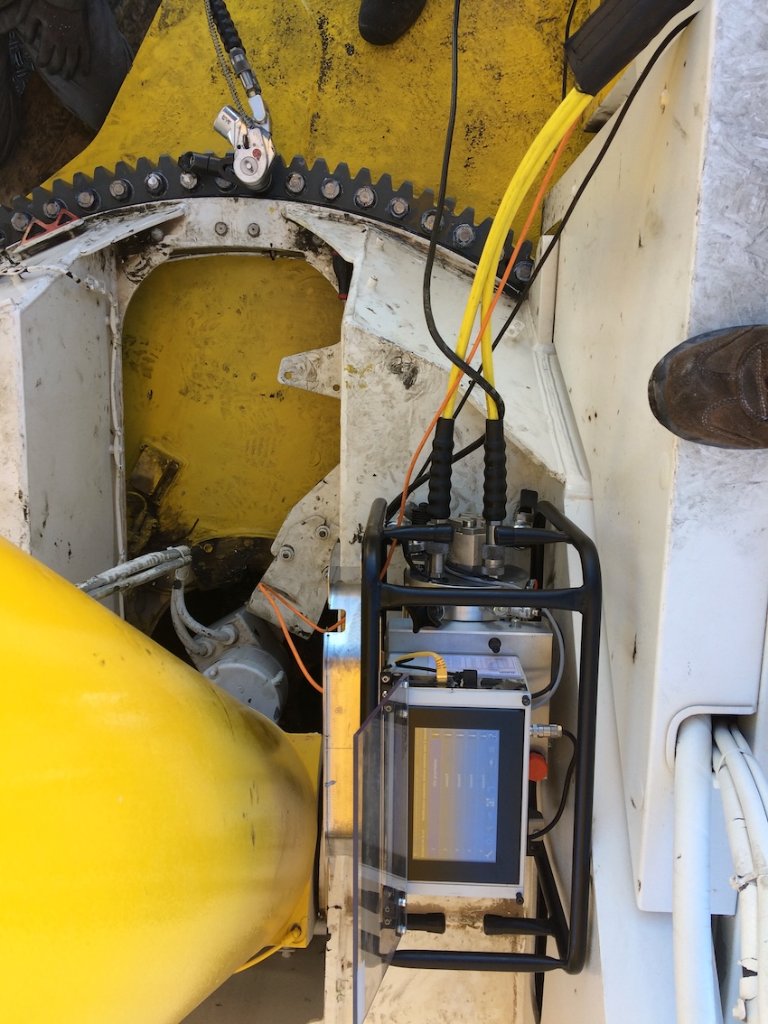

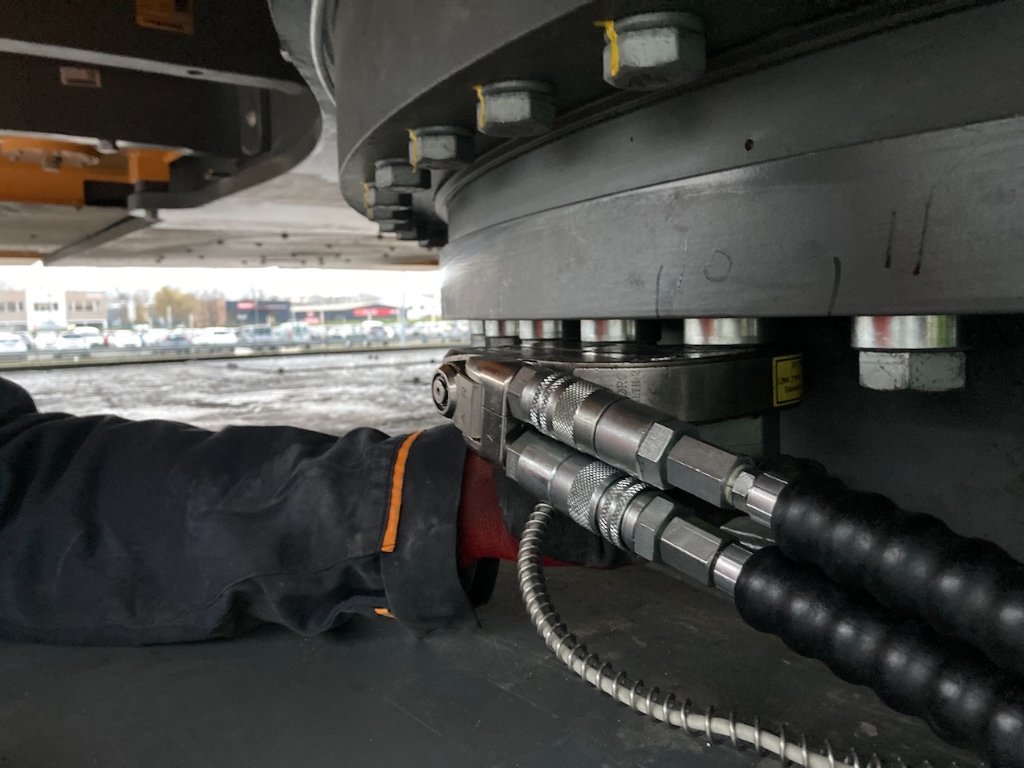

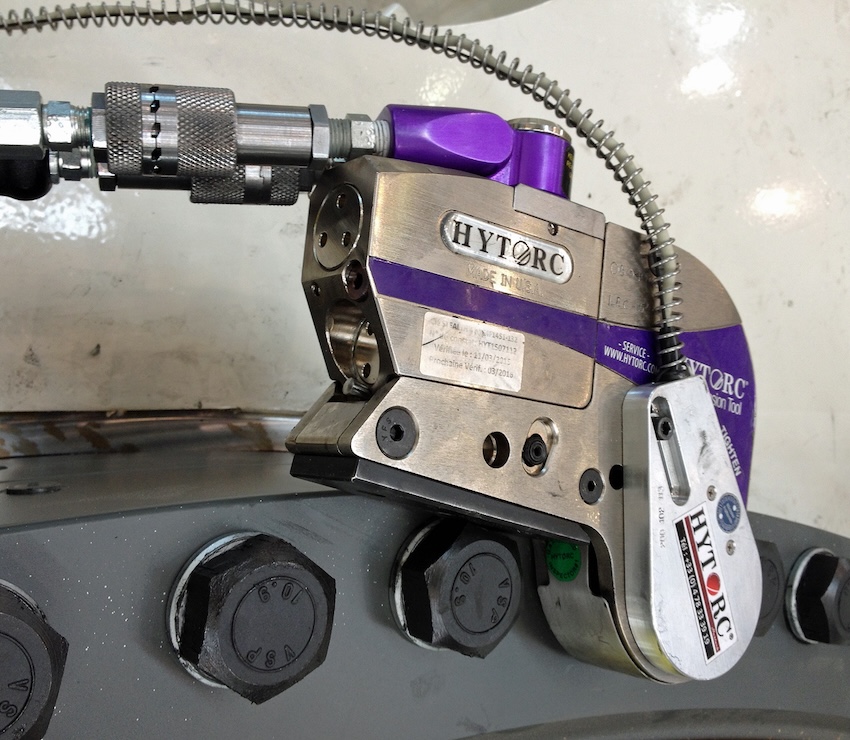

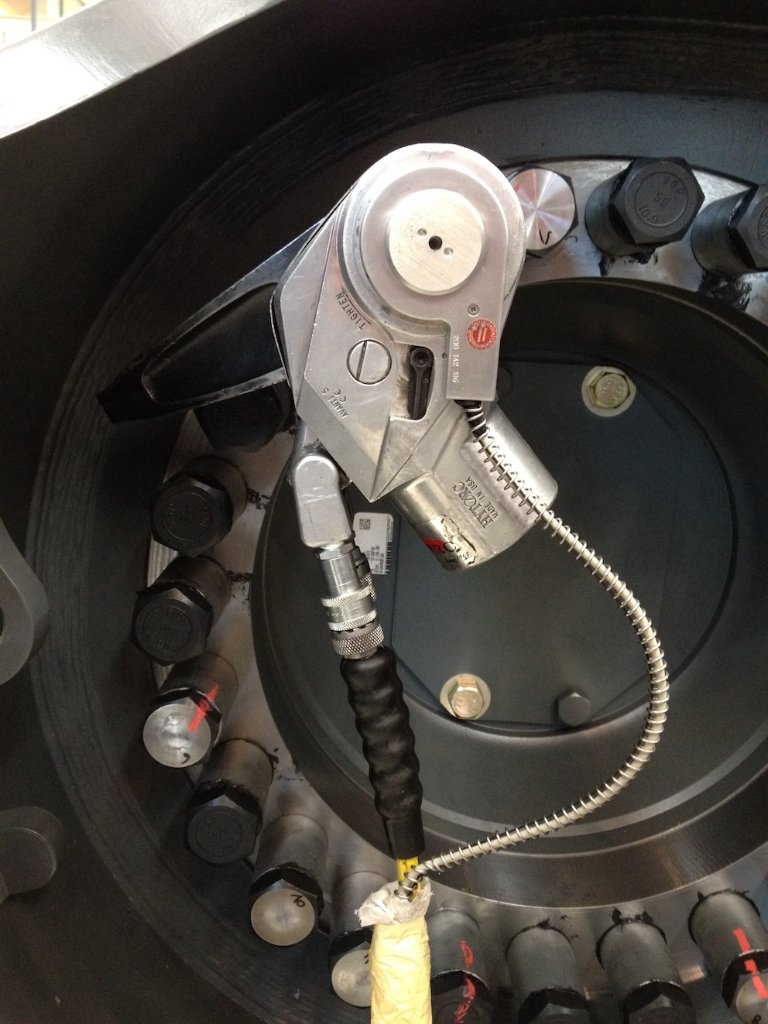

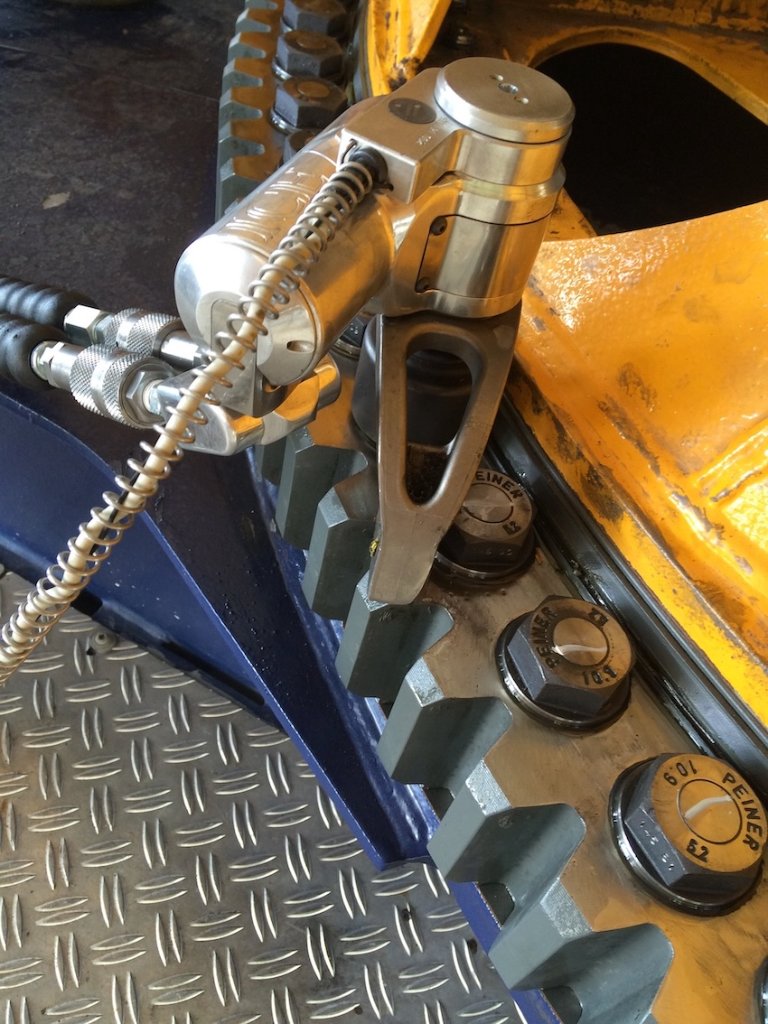

Serrage sur couronnes d'orientation, brides haute pression et clés hydrauliques ICE, AVANTI, MXT, STEALTH.
Comparateur
Comparez la ECO2TOUCH aux autres pompes HYTORC
Pression, débit, alimentation, poids, applications recommandées — comparez côte à côte toutes les pompes hydrauliques du catalogue pour choisir la meilleure configuration.
